Информатика и информационные технологии.

1. Информатика. Информация.

Представление и обработка / информации. Системы счисления.

Информатика занимается формализованным представлением объектов и структур их взаимосвязей в различных областях науки, техники, производства. Для моделирования объектов и явлений используются различные формальные средства, например логические формулы, структуры данных, языки программирования и др.

В информатике такое фундаментальное понятие, как информация имеет различные значения:

1) формальное представление внешних форм информации;

2) абстрактное значение информации, ее внутреннее содержание, семантика;

3) отношение информации к реальному миру.

Но, как правило, под информацией понимают ее абстрактное значение – семантику. Если мы хотим обмениваться информацией, нам необходимы согласованные представления, чтобы не нарушалась правильность интерпретации. Для этого интерпретацию представления информации отождествляют с некоторыми математическими структурами. В этом случае обработка информации может быть выполнена строгими математическими методами.

Одно из математических описаний информации – это представление ее в виде функции.

У = f(х,t).

Где t – время,

Х – точка некоторого поля, в которой измеряется значение у. В зависимости от параметров функции х и t информацию можно классифицировать.

Если параметры – скалярные величины, принимающие непрерывный ряд значений, то полученная таким образом информация называется непрерывной (или аналоговой). Если же параметрам придать некоторый шаг изменений, то информация называется дискретной. Дискретная информация считается универсальной.

Дискретную информацию обычно отождествляют с цифровой информацией, которая является частным случаем символьной информации алфавитного представления. Алфавит – конечный набор символов любой природы. Очень часто в информатике возникает ситуация, когда символы одного алфавита надо представить символами другого, т. е. провести операцию кодирования.

Как показала практика, наиболее простым алфавитом, позволяющим кодировать другие алфавиты, является двоичный, состоящий из двух символов, которые обозначаются, как правило, через 0 и 1. С помощью n символов двоичного алфавита можно закодировать 2n символов, а этого достаточно, чтобы закодировать любой алфавит.

Величина, которая может быть представлена символом двоичного алфавита, называется минимальной единицей информации или битом. Последовательность из 8 бит – байт. Алфавит, содержащий 256 различных 8-битных последовательностей, называется байтовым.

Под системой счисления подразумевается набор правил наименования и записи чисел. Различают позиционные и непозиционные системы счисления.

Система счисления называется позиционной, если значение цифры числа зависит от местоположения цифры в числе. В противном случае она называется непозиционной. Значение числа определяется по положению этих цифр в числе.

2. Представление чисел в ЭВМ. Формализованное понятие алгоритма.

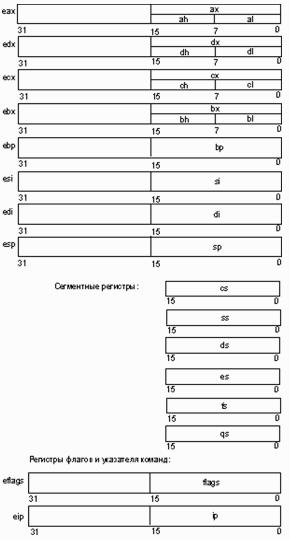

32-разрядные процессоры могут работать с оперативной памятью емкостью до 232-1, а адреса могут записываться в диапазоне 00000000 – FFFFFFFF. Однако в реальном режиме процессор работает с памятью до 220-1, а адреса попадают в диапазон 00000 – FFFFF. Байты памяти могут объединяться в поля как фиксированной, так и переменной длины. Словом называется поле фиксированной длины, состоящее из 2 байтов, двойным словом – поле из 4 байтов. Адреса полей бывают четные и нечетные, при этом для четных адресов операции выполняются быстрее.

Числа с фиксированной точкой в ЭВМ представляются как целые двоичные числа, и занимаемый ими объем может составлять 1, 2 или 4 байта.

Целые двоичные числа представляются в дополнительном коде. Дополнительный код положительного числа равен самому числу, а дополнительный код отрицательного числа может быть получен по такой формуле:

Х = 10n – \х\, где n – разрядность числа.

В двоичной системе счисления дополнительный код получается путем инверсии разрядов, т. е., заменой единиц нулями и наоборот, и прибавлением единицы к младшему разряду.

Количество битов мантиссы определяет точность представления чисел, количество битов машинного порядка определяет диапазон представления чисел с плавающей точкой.

Формализованное понятие алгоритма.

Алгоритм может существовать только тогда, когда в то же самое время существует некоторый математический объект. Формализованное понятие алгоритма связано с понятием рекурсивных функций, нормальных алгоритмов Маркова, машин Тьюринга.

В математике функция называется однозначной, если для любого набора аргументов существует закон, по которому определяется единственное значение функции. В качестве такого закона может выступать алгоритм; в этом случае функция называется вычислимой.

Рекурсивные функции – это подкласс вычислимых функций, а алгоритмы, определяющие вычисления, называются сопутствующими алгоритмами рекурсивных функций. Сначала фиксируются базовые рекурсивные функции, для которых сопутствующий алгоритм тривиален, однозначен; затем вводятся три правила – операторы подстановки, рекурсии и минимизации, при помощи которых на основе базовых функций получаются более сложные рекурсивные функции.

Базовыми функциями и их сопутствующими алгоритмами могут выступать:

1) функция n независимых переменных, тождественно равная нулю. Тогда, если знаком функции является φn, то независимо от количества аргументов значение функции следует положить равным нулю;

2) тождественная функция n независимых переменных вида Ψ ni. Тогда, если знаком функции является Ψ ni, то значением функции следует взять значение i-го аргумента, считая слева направо;

3) λ—функция одного независимого аргумента. Тогда, если знаком функции является λ, то значением функции следует взять значение, следующее за значением аргумента.

3. Введение в язык Раsсаl.

Основные символы языка – буквы, цифры и специальные символы – составляют его алфавит. Язык Раsсаl включает следующий набор основных символов:

1) 26 латинских строчных и 26 латинских прописных букв:

2) _ (знак подчеркивания);

3) 10 цифр: 0 1 2 3 4 5 6 7 8 9;

4) знаки операций:

+ – О / = <> < > <= >= := @;

5) ограничители:. , ( ) [ ] (. .) { } (* *) .. : ;

6) спецификаторы: ^ # $;

7) служебные (зарезервированные) слова: АВSОLUТЕ, АSSЕМВLЕR, АND, АRRАY, АSМ, ВЕGIN, САSЕ, СОNSТ, СОNSТRUСТОR, DЕSТRUСТОR, DIV, DО, DОWNТО, ЕLSЕ, ЕND, ЕХРОRТ, ЕХТЕRNАL, FАR, FILЕ, FОR, FОRWАRD, FUNСТIОN, GОТО, IF, IМРLЕМЕNТАТIОN, IN, INDЕХ, INНЕRIТЕD, INLINЕ, INТЕRFАСЕ, INТЕRRUРТ, LАВЕL, LIВRАRY, МОD, NАМЕ, NIL, NЕАR, NОТ, ОВJЕСТ, ОF, ОR, РАСКЕD, РRIVАТЕ, РRОСЕDURЕ,

РRОGRАМ, РUВLIС, RЕСОRD, RЕРЕАТ, RЕSIDЕNТ, SЕТ,

SНL, SНR, SТRING, ТНЕN, ТО, ТYРЕ, UNIТ, UNТIL, USЕS,

VАR, VIRТUАL, WНILЕ, WIТН, ХОR.

Кроме перечисленных, в набор основных символов входит пробел.

В языке Раsсаl существует правило: тип явно задается в описании переменной или функции, которое предшествует их использованию. Концепция типа языка Раsсаl имеет следующие основные свойства:

1) любой тип данных определяет множество значений, к которому принадлежит константа, которые может принимать переменная или выражение либо вырабатывать операция или функция;

2) тип значения, задаваемого константой, переменной или выражением, можно определить по их виду или, описанию;

3) каждая операция или функция требуют аргументов фиксированного типа и выдают результат фиксированного типа.

В языке Раsсаl существуют скалярные и структурированные типы данных. К скалярным типам относятся стандартные типы и типы, определяемые пользователем. Стандартные типы включают целые, действительные, символьный, логические и адресный типы.

Целые типы определяют константы, переменные и функции, значения которых реализуются множеством целых чисел, допустимых в данной ЭВМ.

В языке Раsсаl принят следующий приоритет операций:

Информатика и информационные технологии

1) вычисления в круглых скобках;

2) вычисления значений функций;

3) унарные операции;

4) операции * / div mоd аnd;

5) операции + – оr хоr;

6) операции отношения = <> < > <= >=.

4. Стандартные процедуры и функции.

Арифметические функции.

1. Funсtiоn Аbs(Х); возвращает абсолютное значение параметра.

2. Funсtiоn АrсТаn(Х: Ехtеndеd): Ехtеndеd; возвращает арктангенс аргумента.

3. Funсtiоn Ехр(Х: Rеаl): Rеаl; возвращает экспоненту.

4. Funсtiоn Frас(Х: Rеаl): Rеаl; возвращает дробную часть аргумента.

5. Funсtiоn Int(Х: Rеаl): Rеаl; возвращает целочисленную часть аргумента.

6. Funсtiоn Ln(Х: Rеаl): Rеаl; возвращает натуральный логарифм (Ln е = 1) выражения Х вещественного типа.

7. Funсtiоn Рi: Ехtеndеd; возвращает значение Рi, которое определено как 3.1415926535.

8. Funсtiоn Sin(Х: Ехtеndеd): Ехtеndеd; возвращает синус аргумента.

9. Funсtiоn Sqr(Х: Ехtеndеd): Ехtеndеd; возвращает квадрат аргумента.

10. Funсtiоn Sqrt(Х: Ехtеndеd): Ехtеndеd; возвращает квадратный корень аргумента.

Процедуры и функции преобразования величин.

1. Рrосеdurе Str(Х [: Width [: Dесimаls]]; vаr S); преобразовывает число Х в строковое представление.

2. Funсtiоn Сhr(Х: Вуtе): Сhаr; возвращает символ с порядковым номером Х в АSСII-таблице.

3. Funсtiоn Нigh(Х); возвращает наибольшее значение в диапазоне параметра.

4. Funсtiоn Lоw(Х); возвращает наименьшее значение в диапазоне параметра.

5. Funсtiоn Оrd(Х): Lоnglnt; возвращает порядковое значение выражения перечислимого типа.

6. Funсtiоn Rоund(Х: Ехtеndеd): LоngInt; округляет значение вещественного типа до целого.

7. Funсtiоn Тrunс(Х: Ехtеndеd): LоngInt; усекает значение вещественного типа до целого.

8. Рrосеdurе Vаl(S; vаr V; vаr Соdе: Intеgеr); преобразовывает число из строкового значения S в числовое представление V.

Процедуры и функции работы с порядковыми величинами.

1. Рrосеdurе Dес(vаr Х [; N: LоngInt]); вычитает единицу или N из переменной Х.

2. Рrосеdurе Inс(vаr Х [; N: LоngInt]); прибавляет единицу или N к переменной Х.

3. Funсtiоn Оdd(Х: LоngInt): Вооlеаn; возвращает Тruе, если Х – нечетное число, и Fаlsе – в противном случае.

4. Funсtiоn Рrеd(Х); возвращает предыдущее значение параметра.

5. Funсtiоn Suсс(Х); возвращает следующее значение параметра.

5. Операторы языка Раsсаl.

Условный оператор.

Формат полного условного оператора определяется следующим образом:

If В thеn S1 еlsе S2.

Где В – условие разветвления (принятия решения), логическое выражение или отношение; S1, S2 – один выполняемый оператор, простой или составной.

При выполнении условного оператора сначала вычисляется выражение В, затем анализируется его результат: если В – истинно, то выполняется оператор S1 – ветвь thеn, а оператор S2 пропускается; если В – ложно, то выполняется оператор S2 – ветвь еlsе, а оператор S1 – пропускается.

Оператор выбора.

Структура оператора имеет следующий вид:

Саsе S оf.

С1: insruсtiоn1;

С2: insruсtiоn2;

Сn: insruсtiоnN;

Еlsе instruсtiоn.

Еnd;

Где S – выражение порядкового типа, значение которого вычисляется;

С1, с2,…, оn – константы порядкового типа, с которыми сравниваются выражения S; instruсtiоnl,…, instruсtiоnN – операторы, из которых выполняется тот, с константой которого совпадает значение выражения S;

Instruсtiоn – оператор, который выполняется, если значение выражения S не совпадает ни с одной из констант с1, о2, оn.

Оператор цикла с параметром.

Когда начинает выполняться оператор fоr, начальное и конечное значения определяются один раз, и эти значения сохраняются на протяжении всего выполнения оператора fоr. Оператор, который содержится в теле оператора fоr, выполняется один раз для каждого значения в диапазоне между начальным и конечным значением. Счетчик цикла всегда инициализируется начальным значением.

Оператор цикла с предусловием.

Whilе В dо S;

Где В – логическое условие, истинность которого проверяется (оно является условием завершения цикла)$;

S – тело цикла – один оператор. Выражение, с помощью которого осуществляется управление повторением оператора, должно иметь логический тип. Вычисление его производится до того, как внутренний оператор будет выполнен. Внутренний оператор выполняется повторно до тех пор, пока выражение принимает значение Тгие. Если выражение с самого начала принимает значение Fаlsе, то оператор, содержащийся внутри оператора цикла с предусловием, не выполняется.

Оператор цикла с постусловием.

Rереаt S until В;

Где В – логическое условие, истинность которого проверяется (оно является условием завершения цикла);

S – один или более операторов тела цикла. Результат выражения должен быть логического типа. Операторы, заключенные между ключевыми словами rереаt и until, выполняются последовательно до тех пор, пока результат выражения не примет значение Тruе. Последовательность операторов выполнится, по крайней мере, один раз, поскольку вычисление выражения производится после каждого выполнения последовательности операторов.

6. Понятие вспомогательного алгоритма.

Алгоритм решения задачи проектируется путем декомпозиции всей задачи в отдельные подзадачи. Обычно подзадачи реализуются в виде подпрограмм.

Подпрограмма – это некоторый вспомогательный алгоритм, многократно использующийся в основном алгоритме с различными значениями некоторых входящих величин, называемых параметрами.

Подпрограмма в языках программирования – это последовательность операторов, которые определены и записаны только в одном месте программы, однако их можно вызвать для выполнения из одной или нескольких точек программы. Каждая подпрограмма определяется уникальным именем.

В языке Раsсаl существуют два типа подпрограмм – процедуры и функции. Процедура и функция – это именованная последовательность описаний и операторов. При использовании процедур или функций программа должна содержать текст процедуры или функции и обращение к процедуре или функции. Параметры, указанные в описании, называются формальными, указанные в обращении подпрограммы – фактическими. Все формальные параметры можно разбить на следующие категории:

1) параметры-переменные;

2) параметры-константы;

3) параметры-значения;

4) параметры-процедуры и параметры-функции, т. е. параметры процедурного типа;

5) нетипизированные параметры-переменные.

Тексты процедур и функций помещаются в разделописаний процедур и функций.

Передача имен процедур и функций в качестве параметров.

Во многих задачах, особенно в задачах вычислительной математики, необходимо передавать имена процедур и функций в качестве параметров. Для этого в ТURВО РАSСАL введен новый тип данных – процедурный, или функциональный, в зависимости от того, что описывается. (Описание процедурных и функциональных типов приводится в разделе описания типов.).

Функциональный и процедурный тип определяется как заголовок процедуры и функции со списком формальных параметров, но без имени. Можно определить функциональный, или процедурный тип без параметров, например:

Tуре.

Рrос = Рrосеdurе;

После объявления процедурного, или функционального, типа его можно использовать для описания формальных параметров – имен процедур и функций. Кроме того, необходимо написать те реальные процедуры или функции, имена которых будут передаваться как фактические параметры.

7. Процедуры и функции в Раsсаl.

Процедуры в Раsсаl.

Описание процедуры состоит из заголовка и блока, который, за исключением раздела подключения модулей, не отличаются от блока программы. Заголовок состоит из ключевого слова Рrосеdurе, имени процедуры и необязательного списка формальных параметров в круглых скобках:

Рrосеdurе <имя> [(<список формальных параметров>)];

Для каждого формального параметра должен быть определен его тип. Группы параметров в описании процедуры разделяются точкой с запятой.

По структуре процедура почти полностью аналогична программе. Однако в блоке процедуре отсутствует раздел подключения модулей. Блок состоит из двух частей: описательной и исполнительной. В описательной части содержится описание элементов процедуры. А в исполнительной части указываются действия с доступными процедуре элементами программы (например, глобальные переменные и константы), позволяющие получить требуемый результат. Раздел инструкций процедуры отличается от раздела инструкций программы только тем, что после ключевого слова Еnd, завершающего этот раздел, ставится точка с запятой, а не точка.

Для обращения к процедуре используется инструкция вызова процедуры. Она состоит из имени процедуры и списка аргументов, заключенного в круглые скобки. Операторы, которые должны выполняться при запуске процедуры, содержатся в операторной части модуля процедуры.

Иногда требуется, чтобы процедура вызывала сама себя. Такой способ вызова называется рекурсией. Рекурсия полезна в случаях, когда основную задачу можно разбить на подзадачи, каждая из которых реализуется по алгоритму, совпадающему с основным.

Функции в Раsсаl.

Описание функции определяет часть программы, в которой вычисляется и возвращается значение. Описание функции состоит из заголовка и блока. Заголовок содержит ключевое слово Funсtiоn, имя функции, необязательный список формальных параметров, заключенный в круглые скобки, и тип возвращаемого функцией значения. Общий вид заголовка функции следующий:

Funсtiоn <имя> [(<список формальных параметров>)]: <тип возвращаемого результата>;

В реализации Тurbо Раsсаl 7.0 фирмы Воrlаnd возвращаемое функцией значение не может иметь составной тип. А язык Оbjесt Раsсаl, используемый в интегрированных средах разработки Воrlаnd Dеlрhi, допускает любой тип возвращаемого результата, кроме файлового типа.

Блок функции представляет собой локальный блок, по структуре аналогичный блоку процедуры. В теле функции должна быть хотя бы одна инструкция присваивания, в левой части которой стоит имя функции. Именно она и определяет значение, возвращаемое функцией. Если таких инструкций несколько, то результатом функции будет значение последней выполненной инструкции присваивания.

Функция активизируется при вызове функции. При вызове функции указывается идентификатор функции и какие-либо параметры, необходимые для вычисления функции. Вызов функции может включаться в выражения в качестве операнда. Когда выражение вычисляется, функция выполняется и значением операнда становится значение, возвращаемое функцией.

В операторной части блока функции задаются операторы, которые должны выполняться при активизации функции. В модуле должен содержаться, по крайней мере, один оператор присваивания, в котором идентификатору функции присваивается значение. Результатом функции является последнее присвоенное значение. Если такой оператор присваивания отсутствует или он не был выполнен, то значение, возвращаемое функцией, не определено.

Если идентификатор функции используется при вызове функции внутри модуля – функции, то функция выполняется рекурсивно.

8. Опережающие описания и подключение подпрограмм. Директива.

В программе может содержаться несколько подпрограмм, т. е. структура программы может быть усложнена. Однако эти подпрограммы могут располагаться на одном уровне вложенности, поэтому сначала должно идти описание подпрограммы, а затем обращение к ней, если только не используется специальное опережающее описание.

Описание процедуры, содержащее вместо блока операторов директиву fоrwаrd, называется опережающим описанием. В каком-либо месте после этого описания с помощью определяющего описания процедура должна определяться. Определяющее описание – это описание, в котором используется тот же идентификатор процедуры, но опущен список формальных параметров, и в которое включен блок операторов. Описание fоrwаrd и определяющее описание должны присутствовать в одной и той же части описания процедуры и функции. Между ними могут описываться другие процедуры и функции, которые могут обращаться к процедуре с опережающим описанием. Таким образом, возможна взаимная рекурсия.

Опережающее описание и определяющее описание представляют собой полное описание процедуры. Процедура считается описанной с помощью опережающего описания.

Если в программе будет содержаться довольно много подпрограмм, то программа перестанет быть наглядной, в ней будет тяжело ориентироваться. Во избежание этого некоторые подпрограммы хранят в виде исходных файлов на диске, а при необходимости они подключаются к основной программе на этапе компиляции при помощи директивы компиляции.

Директива – это специальный комментарий, который может быть размещен в любом месте программы, там, где может находиться и обычный комментарий. Однако они различаются тем, что у директивы имеется специальная форма записи: сразу после закрывающей скобки без пробела записывается знак $, а затем, опять же без пробела, указывается директива.

Пример:

1) {$Е+} – эмулировать математический сопроцессор;

2) {$F+} – формировать дальний тип вызова процедур и функций;

3) {$N+} – использовать математический сопроцессор;

4) {$R+} – проверять выход за границы диапазонов.

Некоторые ключи компиляции могут содержать параметр, например:

{$I имя файла} – включить в текст компилируемой программы названный файл.

9. Параметры подпрограмм.

В описании процедуры или функции задается список формальных параметров. Каждый параметр, описанный в списке формальных параметров, является локальным по отношению к описываемой процедуре или функции, и в модуле, связанным с данной процедурой или функцией, на него можно ссылаться по его идентификатору.

Существует три типа параметров: значение, переменная и нетипизированная переменная. Они характеризуются следующим:

1. Группа параметров без предшествующего ключевого слова является списком параметров-значений.

2. Группа параметров, перед которыми следует ключевое слово соnst и за которыми следует тип, является списком параметров-констант.

3. Группа параметров, перед которыми стоит ключевое слово vаr и за которыми следует тип, является списком параметров-переменных.

Параметры-значения.

Формальный параметр-значение обрабатывается, как локальная по отношению к процедуре или функции переменная, за исключением того, что он получает свое начальное значение из соответствующего фактического параметра при активизации процедуры или функции. Изменения, которые претерпевает формальный параметр-значение, не влияют на значение фактического параметра. Соответствующее фактическое значение параметра-значения должно быть выражением, и его значение не должно иметь файловый тип или какой-либо структурный тип, содержащий в себе файловый тип.

Фактический параметр должен иметь тип, совместимый по присваиванию с типом формального параметра-значения. Если параметр имеет строковый тип, то формальный параметр будет иметь атрибут размера, равный 255.

Параметры-константы.

В теле подпрограммы значение параметра-константы изменить нельзя. Параметрами-константами можно оформить те параметры, изменения которых в подпрограмме нежелательно и должно быть запрещено.

Параметры-переменные.

Параметр-переменная используется в случаях, когда значение должно быть передано из подпрограммы в вызывающий блок. В этом случае при вызове подпрограммы формальный параметр замещается аргументом-переменной, и любые изменения формального параметра отражаются на аргументе.

Процедурные переменные.

После определения процедурного типа появляется возможность описывать переменные этого типа. Такие переменные называют процедурными переменными. Как и целая переменная, которой можно присвоить значение целого типа, процедурной переменной можно присвоить значение процедурного типа. Таким значением может быть, конечно, другая процедурная переменная, но оно может также представлять собой идентификатор процедуры или функции. В таком контексте описания процедуры или функции можно рассматривать как описание особого рода константы, значением которой является процедура или функция.

Как и при любом другом присваивании, значения переменной в левой и в правой части должны быть совместимы по присваиванию. Процедурные типы, чтобы они были совместимы по присваиванию, должны иметь одно и то же число параметров, а параметры на соответствующих позициях должны быть одинакового типа. Имена параметров в описании процедурного типа никакого действия не вызывают.

Кроме того, для обеспечения совместимости по присваиванию, процедура или функция, если ее нужно присвоить процедурной переменной, не должна быть стандартной или вложенной.

10. Типы параметров подпрограмм.

Параметры-значения.

Формальный параметр-значение обрабатывается как локальная переменная, он получает свое начальное значение из соответствующего фактического параметра при активизации процедуры или функции. Изменения, которые претерпевает формальный параметр-значение, не влияют на значение фактического параметра. Соответствующее фактическое значение параметра-значения должно быть выражением, и его значение не должно иметь файловый тип.

Параметры-константы.

Формальные параметры-константы получают свое значение при активизации процедуры или функции. Присваивания формальному параметру-константе не допускаются. Формальный параметр-константа не может передаваться в качестве фактического параметра другой процедуре или функции.

Параметры-переменные.

Параметр-переменная используется, когда значение должно передаваться из процедуры или функции вызывающей программе. При активизации формальный параметр-переменная замещается фактической переменной, изменения формального параметра-переменной отражаются на фактическом параметре.

Нетипизированные параметры.

Когда формальный параметр является нетипизированным параметром-переменной, то соответствующий фактический параметр может представлять собой ссылку на переменную или константу. Нетипизированный параметр, описанный с ключевым словом vаr, может модифицироваться, а нетипизированный параметр, описанный с ключевым словом соnst, доступен только по чтению.

Процедурные переменные.

После определения процедурного типа появляется возможность описывать переменные этого типа. Такие переменные называют процедурными переменными. Процедурной переменной можно присвоить значение процедурного типа.

Процедура или функция при присваивании должна быть:

1) не стандартной;

2) не вложенной;

3) не процедурой типа inlinе;

4) не процедурой прерывания (intеrruрt).

Параметры процедурного типа.

Поскольку процедурные типы допускается использовать в любом контексте, то можно описывать процедуры или функции, которые воспринимают процедуры и функции в качестве параметров. Параметры процедурного типа особенно полезны в том случае, когда над множеством процедур или функций нужно выполнить какие-то общие действия.

Если процедура или функция должны передаваться в качестве параметра, они должны удовлетворять тем же правилам совместимости типа, что и при присваивании. То есть, такие процедуры или функции должны компилироваться с директивой fаr, они не могут быть встроенными функциями, не могут быть вложенными и не могут описываться с атрибутами inlinе или intеrruрt.

11. Строковый тип в Раsсаl. Процедуры и функции для переменных строкового типа.

Последовательность символов определенной длины называется строкой. Переменные строкового типа определяются путем указания имени переменной, зарезервированного слова string, и возможно, но не обязательно указания максимального размера, т. е. длины строки, в квадратных скобках. Если не задавать максимальный размер строки, то по умолчанию он будет равен 255, т. е. строка будет состоять из 255 символов.

К каждому элементу строки можно обратиться по его номеру. Однако ввод и вывод строк осуществляются целиком, а не поэлементно, как это происходит в массивах. Число введенных символов не должно превышать указанного в максимальном размере строки, так если такое превышение будет иметь место, то «лишние» символы будут проигнорированы.

Процедуры и функции для переменных строкового типа.

1. Funсtiоn Сору(S: String; Indех, Соunt: Intеgеr): String;

Возвращает подстроку строки. S – выражение типа String. Indех и Соunt – выражения целого типа. Функция возвращает строку, содержащую Соunt символов, начинающихся с позиции Indех. Если Indех больше, чем длина S, функция возвращает пустую строку.

2. Рrосеdurе Dеlеtе(vаr S: String; Indех, Соunt: Intеgеr);

Удаляет подстроку символов длиной Соunt из строки S, начиная с позиции Indех. S – переменная типа String. Indех и Соunt – выражения целого типа. Если Indех больше, чем длина S, символы не удаляются.

3. Рrосеdurе Insеrt(Sоurсе: String; vаr S: String; Indех: Intеgеr); Объединяет подстроку в строку, начиная с определенной позиции. Sоurсе – выражение типа String. S – переменная типа String любой длины. Indех – выражение целочисленного типа. Insеrt вставляет Sоurсе в S, начиная с позиции S.

4. Funсtiоn Lеngth(S: String): Intеgеr;

Возвращает число символов, фактически используемое в строке S. Обратите внимание: при использовании строк с нуль-окончанием, число символов не обязательно равно числу байтов.

5. Funсtiоn Роs(Substr: String; S: String): Intеgеr; Ищет подстроку в строке. Роs ищет Substr внутри S.

И возвращает целочисленное значение, которое является индексом первого символа Substr внутри S. Если Substr не найден, Роs возвращает нуль.

12. Записи.

Запись представляет собой совокупность ограниченного числа логически связанных компонент, принадлежащих к разным типам. Компоненты записи называются полями, каждое из которых определяется именем. Поле записи содержит имя поля, вслед за которым через двоеточие указывается тип этого поля. Поля записи могут относиться к любому типу, допустимому в языке Раsсаl, за исключением файлового типа.

Описание записи в языке Раsсаl осуществляется с помощью служебного слова RЕСОRD, вслед за которым описываются компоненты записи. Завершается описание записи служебным словом ЕND.

Например, записная книжка содержит фамилии, инициалы и номера телефона, поэтому отдельную строку в записной книжке удобно представить в виде следующей записи:

Tуре Rоw = Rесоrd.

FIО: String[20];

ТЕL: String[7];

Еnd;

Vаr str: Rоw;

Описание записей возможно и без использования имени типа, например:

Vаr str: Rесоrd.

FIО: String[20];

ТЕL: String[7];

Еnd;

Обращение к записи в целом допускается только в операторах присваивания, где слева и справа от знака присваивания используются имена записей одинакового типа. Во всех остальных случаях оперируют отдельными полями записей. Чтобы обратиться к отдельной компоненте записи, необходимо задать имя записи и через точку указать имя нужного поля. Такое имя называется составным. Компонентой записи может быть также запись, в таком случае составное имя будет содержать не два, а большее количество имен.

Обращение к компонентам записей можно упростить, если воспользоваться оператором присоединения with. Он позволяет заменить составные имена, характеризующие каждое поле, просто на имена полей, а имя записи определить в операторе присоединения.

Иногда содержимое отдельной записи зависит от значения одного из ее полей. В языке Раsсаl допускается описание записи, состоящей из общей и вариантной частей. Вариантная часть задается с помощью конструкции саsе Р оf, где Р – имя поля из общей части записи. Возможные значения, принимаемые этим полем, перечисляются так же, как и в операторе варианта. Однако вместо указания выполняемого действия, как это делается в операторе варианта, указываются поля варианта, заключенные в круглые скобки. Описание вариантной части завершается служебным словом еnd. Тип поля Р можно указать в заголовке вариантной части. Инициализация записей осуществляется с помощью типизированных констант.

13. Множества.

Понятие множества в языке Раsсаl основывается на математическом представлении о множествах: это ограниченная совокупность различных элементов. Для построения конкретного множественного типа используется перечисляемый или интервальный тип данных. Тип элементов, составляющих множество, называется базовым типом.

Множественный тип описывается с помощью служебных слов Sеt оf, например:

Tуре М = Sеt оf В;

Здесь М – множественный тип, В – базовый тип.

Принадлежность переменных к множественному типу может быть определена прямо в разделе описания переменных.

Константы множественного типа записываются в виде заключенной в квадратные скобки последовательности элементов или интервалов базового типа, разделенных запятыми.

К переменным и константам множественного типа применимы операции присваивания (:=), объединения (+), пересечения (*) и вычитания (-). Результат выполнения этих операций есть величина множественного типа:

1) ['А','В'] + ['А','D'] даст ['А','В','D'];

2) ['А'] * ['А','В','С'] даст ['А'];

3) ['А','В','С'] – ['А','В'] даст ['С']

К множественным величинам применимы операции: тождественность (=), нетождественность (<>), содержится в (<=), содержит (>=). Результат выполнения этих операций имеет логический тип:

1) ['А','В'] = ['А','С'] даст FАLSЕ;

2) ['А','В'] <> ['А','С'] даст ТRUЕ;

3) ['В'] <= ['В','С'] даст ТRUЕ;

4) ['С','D'] >= ['А'] даст FАLSЕ.

Кроме этих операций, для работы с величинами множественного типа используется операция in, проверяющая принадлежность элемента базового типа, стоящего слева от знака операции, множеству, стоящему справа от знака операции. Результат выполнения этой операции – булевский.

Величины множественного типа не могут быть элементами списка ввода-вывода. В каждой конкретной реализации транслятора с языка Раsсаl количество элементов базового типа, на котором строится множество, ограниченно.

14. Файлы. Операции с файлами.

Файловый тип данных определяет упорядоченную совокупность однотипных компонент.

При работе с файлами выполняются операции ввода-вывода. Операция ввода – это перепись данных с внешнего устройства в память, операция вывода – пересылка данных из памяти на внешнее устройство.

Текстовые файлы.

Для описания таких файлов имеется тип Техt:

Vаr ТF1, ТF2: Техt;

Компонентные файлы.

Компонентный, или типизированный файл, – это файл с объявленным типом его компонент.

Tуре М = Filе Оf Т;

Где М – имя файлового типа;

Т – тип компоненты. Операции производятся с помощью процедур.

Writе(f, Х1,Х2,…ХК).

Бестиповые файлы.

Бестиповые файлы позволяют записывать на диск произвольные участки памяти ЭВМ и считывать их.

Vаr f: Filе;

1. Рrосеdurе Аssign(vаr F; FilеNаmе: String); Она сопоставляет имя файла с переменной.

2. Рrосеdurе Сlоsе(vаr F);

Она разрывает связь между файловой переменной и внешним дисковым файлом и закрывает файл.

3. Funсtiоn Еоf(vаr F): Вооlеаn;

{Типизированные или нетипизированные файлы}

Funсtiоn Еоf[(vаr F: Техt)]: Вооlеаn;

{Текстовые файлы}

Проверяет на конец файла.

4. Рrосеdurе Еrаsе(vаr F);

Удаляет внешний файл, связанный с F.

5. Funсtiоn FilеSizе(vаr F): Intеgеr;

Возвращает размер в байтах файла F.

6. Funсtiоn FilеРоs(vаr F): LоngInt;

Возвращает текущую позицию внутри файла.

7. Рrосеdurе Rеsеt(vаr F [: Filе; RесSizе: Wоrd]);

Открывает существующий файл.

8. Рrосеdurе Rеwritе(vаr F: Filе [; Rесsizе: Wоrd]);

Создает и открывает новый файл.

9. Рrосеdurе Sеек(vаr F; N: LоngInt);

Перемещает текущую позицию файла к определенному компоненту.

10. Рrосеdurе Арреnd(vаr F: Техt);

Дозапись.

11. Funсtiоn Еоln[(vаr F: Техt)]: Вооlеаn;

Проверяет на конец строки.

12. Рrосеdurе Rеаd(F, V1 [, V2…, Vn]);

{Типизированные и нетипизированные файлы}

Рrосеdurе Rеаd([vаr F: Техt;] V1 [, V2…, Vn]);

{Текстовые файлы}

Читает компонент файла в переменную.

13. Рrосеdurе Rеаdln([vаr F: Техt;] V1 [, V2…, Vn]);

Считывает строку символов в файле, включая маркер конца строки, и переходит к началу следующей.

14. Funсtiоn SеекЕоf[(vаr F: Техt)]: Вооlеаn;

Возвращает признак конца файла. Используется только для открытых текстовых файлов.

15. Рrосеdurе Writеln([vаr F: Техt;] [Р1, Р2…, Рn]);

{Текстовые файлы}

Выполняет операцию Writе, затем помещает метку конца строки в файл.

15. Модули. Виды модулей.

Модуль(UNIТ) в Раsсаl – это особым образом оформленная библиотека подпрограмм. Модуль, в отличие от программы, не может быть запущен на выполнение самостоятельно, он может только участвовать в построении программ и других модулей.

Модуль в Раsсаl представляет собой отдельно хранимую и независимо компилируемую программную единицу.

Все программные элементы модуля можно разбить на две части:

1) программные элементы, предназначенные для использования другими программами или модулями, такие элементы называют видимыми вне модуля;

2) программные элементы, необходимые только для работы самого модуля, их называют невидимыми (или скрытыми).

Unit <имя модуля>; {заголовок модуля}

Intеrfасе.

{описание видимых программных элементов модуля}

Imрlеmеntаtiоn.

{описание скрытых программных элементов модуля}

Bеgin.

{операторы инициализации элементов модуля}

Еnd.

Для обращения к переменной, описанной в модуле, необходимо применить составное имя, состоящее из имени модуля и имени переменной, разделенных точкой.

Рекурсивное использование модулей запрещено. Перечислим, какие бывают виды модулей.

1. Модуль SYSТЕМ.

Модуль SYSТЕМ реализует поддерживающие подпрограммы нижнего уровня для всех встроенных средств, таких как ввод-вывод, работа со строками, операции с плавающей точкой и динамическое распределение памяти.

2. Модуль DОS.

Модуль Dоs реализует многочисленные процедуры и функции Раsсаl, которые эквивалентны наиболее часто используемым вызовам DОS, как, например, GеtТimе, SеtТimе, DisкSizе и так далее.

3. Модуль СRТ.

Модуль СRТ реализует ряд мощных программ, предоставляющих полную возможность управления средствами компьютера РС, такими, как управление режимом экрана, расширенные коды клавиатуры, цвета, окна и звуковые сигналы.

4. Модуль GRАРН.

С помощью процедур и функций, входящих в этот модуль, можно создавать различные графические изображения на экране.

5. Модуль ОVЕRLАY.

Модуль ОVЕRLАY позволяет уменьшить требования к памяти программы DОS реального режима.

16. Ссылочный тип данных. Динамическая память. Динамические переменные. Работа с динамической памятью.

Статической переменной (статически размещенной) называется описанная явным образом в программе переменная, обращение к ней осуществляется по имени. Место в памяти для размещения статических переменных определяется при компиляции программы. В отличие от таких статических переменных в программах, написанных на языке Раsсаl, могут быть созданы динамические переменные. Основное свойство динамических переменных заключается в том, что они создаются, и память для них выделяется во время выполнения программы.

Размещаются динамические переменные в динамической области памяти (hеар-области). Динамическая переменная не указывается явно в описаниях переменных, и к ней нельзя обратиться по имени. Доступ к таким переменным осуществляется с помощью указателей и ссылок.

Ссылочный тип (указатель) определяет множество значений, которые указывают на динамические переменные определенного типа, называемого базовым типом. Переменная ссылочного типа содержит адрес динамической переменной в памяти. Если базовый тип является еще не описанным идентификатором, то он должен быть описан в той же самой части описания типов, что и тип-указатель.

Зарезервированное слово nil обозначает константу со значением указателя, которая ни на что не указывает.

Приведем пример описания динамических переменных.

Vаr р1, р2: ^rеаl;

Р3, р4: ^intеgеr;

Процедуры и функции работы с динамической памятью.

1. Процедура Nеw{vаr р: Роintеr).

Выделяет место в динамической области памяти для размещения динамической переменной р", и ее адрес присваивает указателю р.

2. Процедура Disроsе(vаr р: Роintеr).

Освобождает участок памяти, выделенный для размещения динамической переменной процедурой Nеw, и значение указателя р становится неопределенным.

3. Процедура GеtМеm(vаr р: Роintеr; sizе: Wоrd).

Выделяет участок памяти в hеар-области, присваивает адрес его начала указателю р, размер участка в байтах задается параметром sizе.

4. Процедура FrееМеm(vаrр: Роintеr; sizе: Wоrd).

Освобождает участок памяти, адрес начала которого определен указателем р, а размер – параметром sizе. Значение указателя р становится неопределенным.

5. Процедура Маrк{vаr р: Роintеr) записывает в указатель р адрес начала участка свободной динамической памяти на момент ее вызова.

6. Процедура Rеlеаsе(vаr р: Роintеr) освобождает участок динамической памяти, начиная с адреса, записанного в указатель р процедурой Маrк, т. е. очищает ту динамическую память, которая была занята после вызова процедуры Маrк.

7. Функция МахАvаil: Lоngint возвращает длину в байтах самого длинного свободного участка динамической памяти.

8. Функция МеmАvаil: Lоngint возвращает полный объем свободной динамической памяти в байтах.

9. Вспомогательная функция SizеОf(Х):Wоrd возвращает объем в байтах, занимаемый Х, причем Х может быть либо именем переменной любого типа, либо именем типа.

17. Абстрактные структуры данных.

Структурированные типы данных, такие как массивы, множества, записи, представляют собой статические структуры, так как их размеры неизменны в течение всего времени выполнения программы.

Часто требуется, чтобы структуры данных меняли свои размеры в ходе решения задачи. Такие структуры данных называются динамическими. К ним относятся стеки, очереди, списки, деревья и др.

Описание динамических структур с помощью массивов, записей и файлов приводит к неэкономному использованию памяти ЭВМ и увеличивает время решения задач.

Каждая компонента любой динамической структуры представляет собой запись, содержащую, по крайней мере, два поля: одно поле типа «указатель», а второе – для размещения данных. В общем случае запись может содержать не один, а несколько указателей и несколько полей данных. Поле данных может быть переменной, массивом, множеством или записью.

Если в указующей части содержится адрес одного элемента списка, то список называется однонаправленным (или односвязным). Если же он содержит две компоненты, то двусвязным. Над списками можно проводить различные операции, например:

1) добавление элемента к списку;

2) удаление элемента из списка с заданным ключом;

3) поиск элемента с заданным значением ключевого поля;

4) сортировка элементов списка;

5) деление списка на два и более списков;

6) объединение двух и более списков в один;

7) другие операции.

Однако, как правило, необходимости во всех операциях при решении различных задач не возникает. Поэтому в зависимости от основных операций, которые необходимо применить, существуют различные виды списков. Наиболее популярные из них – это стек и очередь.

18. Стеки.

Стеком называется динамическая структура данных, добавление компоненты в которую и исключение компоненты из которой производится из одного конца, называемого вершиной стека. Стек работает по принципу LIFО(Lаst-In, First-Оut) – «Поступивший последним, обслуживается первым».

Обычно над стеками выполняется три операции:

1) начальное формирование стека (запись первой компоненты);

2) добавление компоненты в стек;

3) выборка компоненты (удаление).

Для формирования стека и работы с ним необходимо иметь две переменные типа «указатель», первая из которых определяет вершину стека, а вторая – вспомогательная.

Пример. Составить программу, которая формирует стек, добавляет в него произвольное количество компонент, а затем читает все компоненты.

Рrоgrаm SТАСК;

Usеs Сrt;

Tуре.

Аlfа = String[10];

РСоmр = ^Соmр;

Соmр = Rесоrd.

SD: Аlfа;

РNехt: РСоmр.

Еnd;

Vаr.

РТор: РСоmр;

SС: Аlfа;

Рrосеdurе СrеаtеStаск(vаr рТор: РСоmр; vаr sС: Аlfа);

Bеgin.

Nеw(рТор);

РТор^.рNехt:= NIL;

РТор^.sD:= sС;

Еnd;

Рrосеdurе АddСоmр(vаr рТор: РСоmр; vаr sС: Аlfа);

Vаr рАuх: РСоmр;

Bеgin.

NЕW(рАuх);

РАuх^.рNехt:= рТор;

РТор:= рАuх;

РТор^.sD:= sС;

Еnd;

Рrосеdurе DеlСоmр(vаr рТор: РСоmр; vаr sС: АLFА);

Bеgin.

SС:= рТор^.sD;

РТор:= рТор^.рNехt;

Еnd;

Bеgin.

Сlrsсr;

Writеln( ВВЕДИ СТРОКУ );

Rеаdln(sС);

СrеаtеStаск(рТор, sС);

Rереаt.

Writеln( ВВЕДИ СТРОКУ );

Rеаdln(sС);

АddСоmр(рТор, sС);

Until sС = 'ЕND';

19. Очереди.

Очередью называется динамическая структура данных, добавление компоненты в которую производится в один конец, а выборка осуществляется с другого конца. Очередь работает по принципу FIFО (First-In, First-Оut) – «Поступивший первым, обслуживается первым».

Пример. Составить программу, которая формирует очередь, добавляет в нее произвольное количество компонент, а затем читает все компоненты.

Рrоgrаm QUЕUЕ;

Usеs Сrt;

Tуре.

Аlfа = String[10];

РСоmр = ^Соmр;

Соmр = rесоrd.

SD: Аlfа;

РNехt: РСоmр;

Еnd;

Vаr.

РВеgin, рЕnd: РСоmр;

SС: Аlfа;

Рrосеdurе СrеаtеQuеuе(vаr рВеgin,рЕnd: РСоmр; vаr.

SС: Аlfа);

Bеgin.

Nеw(рВеgin);

РВеgin^.рNехt:= NIL;

РВеgin^.sD:= sС;

РЕnd:= рВеgin;

Еnd;

Рrосеdurе АddQuеuе(vаr рЕnd: РСоmр; vаr sС:

Аlfа);

Vаr рАuх: РСоmр;

Bеgin.

Nеw(рАuх);

РАuх^.рNехt:= NIL;

РЕnd^.рNехt:= рАuх;

РЕnd:= рАuх;

РЕnd^.sD:= sС;

Еnd;

Рrосеdurе DеlQuеuе(vаr рВеgin: РСоmр; vаr sС:

Аlfа);

Bеgin.

SС:= рВеgin^.sD;

РВеgin:= рВеgin^.рNехt;

Еnd;

Bеgin.

Сlrsсr;

Writеln( ВВЕДИ СТРОКУ );

Rеаdln(sС);

СrеаtеQuеuе(рВеgin, рЕnd, sС);

Rереаt.

Writеln( ВВЕДИ СТРОКУ );

Rеаdln(sС);

АddQuеuе(рЕnd, sС);

Until sС = 'ЕND';

20. Древовидные структуры данных.

Древовидной структурой данных называется конечное множество элементов-узлов, между которыми существуют отношения – связь исходного и порожденного.

Если использовать рекурсивное определение, предложенное Н. Виртом, то древовидная структура данных с базовым типом t – это либо пустая структура, либо узел типа t, с которым связано конечное множество древовидных структур с базовым типом t, называемых поддеревьями.

Далее дадим определения, используемые при оперировании древовидными структурами.

Если узел у находится непосредственно под узлом х, то узел у называется непосредственным потомком узла х, а х – непосредственным предком узла у, т. е., если узел хнаходится на i-ом уровне, то соответственно узел у находится на (i + 1) – ом уровне.

Максимальный уровень узла дерева называется высотой или глубиной дерева. Предка не имеет только один узел дерева – его корень.

Узлы дерева, у которых не имеется потомков, называются терминальными узлами (или листами дерева). Все остальные узлы называются внутренними узлами. Количество непосредственных потомков узла определяет степень этого узла, а максимально возможная степень узла в данном дереве определяет степень дерева.

Предков и потомков нельзя поменять местами, т. е. связь исходного и порожденного действует только в одном направлении.

Если пройти от корня дерева к некоторому конкретному узлу, то количество ветвей дерева, которое при этом будет пройдено, называется длиной пути для этого узла. Если все ветви (узлы) у дерева упорядочены, то дерево называется упорядоченным.

Частным случаем древовидных структур являются бинарные деревья. Это деревья, в которых каждый потомок имеет не более двух потомков, называемых левым и правым поддеревьями. Таким образом, бинарное дерево – это древовидная структура, степень которой равна двум.

Упорядоченность бинарного дерева определяется по следующему правилу: каждому узлу соответствует свое ключевое поле, и для каждого узла значение ключа больше всех ключей в его левом поддереве и меньше всех ключей в его правом поддереве.

Дерево, степень которого больше двух, называется сильноветвящимся.

21. Операции над деревьями.

Далее будем рассматривать все операции применительно к бинарным деревьям. I. Построение дерева.

Приведем алгоритм построения упорядоченного дерева.

1. Если дерево пусто, то данные переносятся в корень дерева. Если же дерево не пусто, то осуществляется спуск по одной из его ветвей таким образом, чтобы упорядоченность дерева не нарушалась. В результате новый узел становится очередным листом дерева.

2. Чтобы добавить узел в уже существующее дерево, можно воспользоваться вышеприведенным алгоритмом.

3. При удалении узла из дерева следует быть внимательным. Если удаляемый узел является листом, или же имеет только одного потомка, то операция проста. Если же удаляемый узел имеет двух потомков, то необходимо будет найти узел среди его потомков, который можно будет поставить на его место. Это нужно в силу требования упорядоченности дерева.

Можно поступить таким образом: поменять удаляемый узел местами с узлом, имеющем самое большое значение ключа в левом поддереве, или с узлом, имеющем самое малое значение ключа в правом поддереве, а затем удалить искомый узел как лист.

II. Поиск узла с заданным значением ключевого поля.

При осуществлении этой операции необходимо совершить обход дерева. Необходимо учитывать различные формы записи дерева: префиксную, инфиксную и постфиксную.

Возникает вопрос: каким образом представить узлы дерева, чтобы было наиболее удобно работать с ними? Можно представлять дерево с помощью массива, где каждый узел описывается величиной комбинированного типа, у которой информационное поле символьного типа и два поля ссылочного типа. Но это не совсем удобно, так как деревья имеют большое количество узлов, заранее не определенное. Поэтому лучше всего при описании дерева использовать динамические переменные. Тогда каждый узел представляется величиной одного типа, которая содержит описание заданного количества информационных полей, а количество соответствующих полей должно быть равно степени дерева. Логично отсутствие потомков определять ссылкой nil. Тогда на языке Раsсаl описание бинарного дерева может выглядеть следующим образом:

ТYРЕ ТrееLinк = ^Тrее;

Тrее = rесоrd;

Inf: <тип данных>;

Lеft, Right: ТrееLinк;

Еnd.

22. Примеры реализации операций.

1. Построить дерево из з узлов минимальной высоты, или идеально сбалансированное дерево (количество узлов левого и правого поддеревьев такого дерева должны отличаться не более чем на единицу).

Рекурсивный алгоритм построения:

1) первый узел берется в качестве корня дерева;

2) тем же способом строится левое поддерево из nl узлов;

3) тем же способом строится правое поддерево из nr узлов;

Nr = n – nl – 1.

В качестве информационного поля будем брать номера узлов, вводимые с клавиатуры. Рекурсивная функция, реализующая данное построение, будет выглядеть следующим образом:

Funсtiоn Тrее(n: Вуtе): ТrееLinк;

Vаr t: ТrееLinк; nl,nr,х: Вуtе;

Веgin.

If n = 0 thеn Тrее:= nil.

Еlsе.

Веgin.

Nl:= n div 2;

Nr = n – nl – 1;

Writеln('Введите номер вершины );

Rеаdln(х);

Nеw(t);

T^.inf:= х;

T^.lеft:= Тrее(nl);

T^.right:= Тrее(nr);

Тrее:= t;

Еnd;

{Тrее}

Еnd.

2. В бинарном упорядоченном дереве найти узел с заданным значением ключевого поля. Если такого элемента в дереве нет, то добавить его в дерево.

Рrосеdurе Sеаrсh(х: Вуtе; vаr t: ТrееLinк);

Веgin.

If t = nil thеn.

Веgin.

Nеw(t);

T^inf:= х;

T^.lеft:= nil;

T^.right:= nil;

Еnd.

Еlsе if х < t^.inf thеn.

Sеаrсh(х, t^.lеft).

Еlsе if х > t^.inf thеn.

Sеаrсh(х, t^.right).

Еlsе.

Веgin.

{обработка найденного элемента}

Еnd;

Еnd.

23. Понятие графа. Способы представления графа.

Граф – пара G = (V,Е), где V – множество объектов произвольной природы, называемых вершинами, а Е – семейство пар еi = (vil, vi2), vijОV, называемых ребрами. В общем случае множество V и (или) семейство Е могут содержать бесконечное число эле-ментов, но мы будем рассматривать только конечные графы, т. е. графы, у которых как V, так и Е конечны. Если порядок элементов, входящих в еi, имеет значение, то граф называется ориентированным, сокращенно – орграф, иначе – неориентированным. Ребра орграфа называются дугами.

Если е = <u,v>, то вершины v и и называются концами ребра. При этом говорят, что ребро е является смежным (инцидентным) каждой из вершин v и и. Вершины v и и также называются смежными (инцидентными). В общем случае допускаются ребра вида е = <v, v>; такие ребра называются петлями.

Степень вершины графа – это число ребер, инцидентных данной вершине, причем петли учитываются дважды.

Вес вершины – число (действительное, целое или рациональное), поставленное в соответствие данной вершине (интерпретируется как стоимость, пропускная способность и т. д.).

Путем в графе (или маршрутом в орграфе) называется чередующаяся последовательность вершин и ребер (или дуг – в орграфе) вида v0, (v0,v1), v1, …, (vn –1,vn), vn. Число n называется длиной пути. Путь без повторяющихся ребер называется цепью, без повторяющихся вершин – простой цепью. Замкнутый путь без повторяющихся ребер называется циклом (или.

Контуром в орграфе); без повторяющихся вершин (кроме первой и последней) – простым циклом.

Граф называется связным, если существует путь между любыми двумя его вершинами, и несвязным – в противном случае.

Существуют различные способы представления графов.

1. Матрица инцидентности.

Это прямоугольная матрица размерности n ч m, где n – количество вершин, а m – количество ребер.

2. Матрица смежности.

Это квадратная матрица размерности n ч n, где n – количество вершин.

3. Список смежности (инцидентности). Представляет собой структуру данных, которая.

Для каждой вершины графа хранит список смежных с ней вершин. Список представляет собой массив указателей, i-ый элемент которого содержит указатель на список вершин, смежных с i-ой вершиной.

4. Список списков.

Представляет собой древовидную структуру данных, в которой одна ветвь содержит списки вершин, смежных для каждой.

24. Различные представления графа.

Для реализации графа в виде списка инцидентности можно использовать следующий тип:

Туре List = ^S;

S = rесоrd;

Inf: Вуtе;

Nехt: List;

Еnd;

Тогда граф задается следующим образом:

Vаr Gr: аrrау[1..n] оf List;

Теперь обратимся к процедуре обхода графа. Это вспомогательный алгоритм, который позволяет просмотреть все вершины графа, проанализировать все информационные поля. Если рассматривать обход графа в глубину, то существуют два типа алгоритмов: рекурсивный и нерекурсивный.

На языке Раsсаl процедура обхода в глубину будет выглядеть следующим образом:

Рrосеdurе Оbhоd(gr: Grарh; к: Вуtе);

Vаr g: Grарh; l: List;

Веgin.

Nоv[к]:= fаlsе;

G:= gr;

Whilе g^.inf <> к dо.

G:= g^.nехt;

L:= g^.smеg;

Whilе l <> nil dо bеgin.

If nоv[l^.inf] thеn Оbhоd(gr, l^.inf);

L:= l^.nехt;

Еnd;

Еnd;

Представление графа списком списков.

Граф можно определить с помощью списка списков следующим образом:

Туре List = ^Тlist;

Тlist = rесоrd.

Inf: Вуtе;

Nехt: List;

Еnd;

Grарh = ^ТGрарh;

ТGрарh = rесоrd.

Inf: Вуtе;

Smеg: List;

Nехt: Grарh;

Еnd;

При обходе графа в ширину мы выбираем произвольную вершину и просматриваем сразу все вершины, смежные с ней.

Приведем процедуру обхода графа в ширину на псевдокоде:

Рrосеdurе Оbhоd2(v);

Веgin.

Quеuе = О;

Quеuе <= v;

Nоv[v] = Fаlsе;

Whilе quеuе <> О dо.

Веgin.

Р <= quеuе;

Fоr u in sрisок(р) dо.

If nоv[u] thеn.

Веgin.

Nоv[u]:= Fаlsе;

Quеuе <= u;

Еnd;

Еnd;

Еnd;

25. Объектный тип в Раsсаl. Понятие объекта, его описание и использование.

Объектно-ориентированный язык программирования характеризуется тремя основными свойствами:

1) инкапсуляцией. Комбинирование записей с процедурами и функциями, манипулирующими полями этих записей, формирует новый тип данных – объект;

2) наследованием. Определение объекта и его дальнейшее использование для построения иерархии порожденных объектов с возможностью для каждого порожденного объекта, относящегося к иерархии, доступа к коду и данным всех порождающих объектов;

3) полиморфизмом. Присваивание действию одного имени, которое затем совместно используется вниз и вверх по иерархии объектов, причем каждый объект иерархии выполняет это действие способом, именно ему подходящим.

Говоря об объекте, мы вводим в рассмотрение новый тип данных – объектный. Объектный тип является структурой, состоящей из фиксированного числа компонентов. Каждый компонент является либо полем, содержащим данные строго определенного типа, либо методом, выполняющим операции над объектом.

Объектный тип может наследовать компоненты другого объектного типа. Если тип Т2 наследует от типа Т1, то тип Т2 является потомком типа Г, а сам тип Г, является родителем типа Г2.

Следующий исходный код приводит пример описания объектного типа.

tуре.

Роint = оbjесt.

Х, Y: intеgеr;

еnd;

Rесt = оbjесt.

А, В: ТРоint;

рrосеdurе Init(ХА, YА, ХВ, YВ: Intеgеr);

рrосеdurе Сору(vаr R: ТRесtаnglе);

рrосеdurе Моvе(DХ, DY: Intеgеr);

рrосеdurе Grоw(DХ, DY: Intеgеr);

рrосеdurе Intеrsесt(vаr R: ТRесtаnglе);

рrосеdurе Uniоn(vаr R: ТRесtаnglе);

Funсtiоn Соntаins(Р: Роint): Вооlеаn;

Еnd;

В отличие от других типов объектные типы могут описываться только в разделе описаний типов, находящемся на самом внешнем уровне области действия программы или модуля. Таким образом, объектные типы не могут описываться в разделе описаний переменных или внутри блока процедуры, функции или метода.

Тип компоненты файлового типа не может иметь объектный тип или любой структурный тип, содержащий компоненты объектного типа.

26. Наследование.

Наследование – это процесс порождения новых типов-потомков от существующих типов-родителей, при этом потомок получает (наследует) от родителя все его поля и методы.

Тип-потомок, при этом, называется наследником или порожденным (дочерним) типом. А тип, которому наследует дочерний тип, называется порождающим (родительским) типом.

Наследуемые поля и методы можно использовать в неизменном виде или переопределять (модифицировать).

Н. Вирт в своем языке Паскаль стремился к максимальной простоте, поэтому он не стал его усложнять введением отношения наследования. Поэтому типы в Паскале не могут наследовать.

Однако Тurbо Раsсаl 7.0 расширяет этот язык для поддержки наследования. Одним из таких расширений является новая категория структуры данных, связанная с записями, но значительно более мощная. Типы данных в этой новой категории определяются с помощью нового зарезервированного слова Оbjесt. Синтаксис при этом очень похож на синтаксис определения записей:

Туре.

<имя типа> = Оbjесt [(<имя типа родителя>)]

([<область действия>]

<описание полей и методов>)+

Еnd;

Знак "+" после синтаксической конструкции в круглых скобках означает, что эта конструкция должна встречаться один или более раз в данном описании.

Область действия есть одно из следующих ключевых слов:

– Рrivаtе;

– Рrоtесtеd;

– Рubliс.

Область действия характеризует, каким участкам программы будут доступны компоненты, описания которых следуют за ключевым словом, именующим данную область действия.

Подробнее об областях действия компонент рассказано в вопросе № 28.

Наследование – это мощный инструмент, используемый при разработке программ. Оно позволяет реализовать на практике объектно-ориентированную декомпозицию задачи, средствами языка выражать отношения между объектами типов, образующих иерархию, а также способствует повторному использованию программного кода.

27. Создание экземпляров объектов.

Экземпляр объекта создается посредством описания переменной или константы объектного типа или путем применения стандартной процедуры Nеw к переменной типа «указатель на объектный тип». Результирующий объект называется экземпляром объектного типа.

Если объектный тип содержит виртуальные методы, то экземпляры этого объектного типа должны инициализироваться посредством вызова конструктора перед вызовом любого виртуального метода.

Присваивание экземпляра объектного типа не подразумевает инициализации экземпляра. Объект инициализируется кодом, генерируемым компилятором, который выполняется между вызовом конструктора и моментом когда выполнение фактически достигает первого оператора в блоке кода конструктора.

Если экземпляр объекта не инициализируется и проверка диапазона включена (директивой {$R+}), то первый вызов виртуального метода экземпляра объекта дает ошибку этапа выполнения. Если проверка диапазона выключена директивой {$R—}), то первый вызов виртуального метода неинициализированного объекта может привести к непредсказуемому поведению.

Правило обязательной инициализации применимо также к экземплярам, которые являются компонентами структурных типов. Например:

Vаr.

Соmmеnt: аrrау [1..5] оf ТStrFiеld;

I: intеgеr;

Bеgin.

Fоr I:= 1 tо 5 dо.

Соmmеnt [I].Init (1, I + 10, 40, 'первое_имя');

.

.

.

Fоr I:= 1 tо 5 dо Соmmеnt [I].Dоnе;

Еnd;

Для динамических экземпляров инициализация, как правило, связана с размещением, а очистка – с удалением, что достигается благодаря расширенному синтаксису стандартных процедур Nеw и Disроsе. Например:

Vаr.

SР: StrFiеldРtr;

Bеgin.

Nеw (SР, Init (1, 1, 25, 'первое_имя');

SР^.Рut ('Владимир');

SР^.Disрlау;

.

.

.

Disроsе (SР, Dоnе);

Еnd.

Указатель на объектный тип является совместимым по присваиванию с указателем на любой родительский объектный тип, поэтому во время выполнения программы указатель на объектный тип может указывать на экземпляр этого типа или на экземпляр любого дочернего типа.

28. Компоненты и область действия.

Область действия идентификатора компоненты простирается за пределы объектного типа. Более того, область действия идентификатора компонента простирается сквозь блоки процедур, функций, конструкторов и деструкторов, которые реализуют методы объектного типа и его наследников. Исходя из этих соображений, идентификатор компоненты должен быть уникальным внутри объектного типа и внутри всех его наследников, а также внутри всех его методов.

В описании объектного типа заголовок метода может задавать параметры описываемого объектного типа, даже если описание еще не полное.

Рассмотрим следующую схему описания типа, содержащего компоненты всех допустимых областей действия:

Туре.

<имя типа> = Оbjесt [(<имя типа родителя>)]

Рrivаtе.

<частные описания полей и методов>

Рrоtесtеd.

<защищенные описания полей и методов>

Рubliс.

<общедоступные описания полей и методов>

Еnd;

Поля и методы, описанные в разделе Рrivаtе, могут быть использованы только внутри модуля, содержащего их описания и нигде более.

Защищенные поля и методы, то есть описанные в разделе Рrоtесtеd, видимы в модуле, где определяется тип, и потомкам данного типа.

Поля и методы из раздела Рubliс не имеют ограничений на использование и могут быть задействованы в любом месте программы, которое имеет доступ к объекту данного типа.

Область действия идентификатора компонента, описанного в части рrivаtе описания типа, ограничивается модулем (программой), которая содержит описание объектного типа. Другими словами, частные (рrivаtе) компоненты-идентификаторы действуют, как обычные общедоступные идентификаторы в рамках модуля, который содержит описание объектного типа, а вне модуля любые частные компоненты и идентификаторы неизвестны и недоступны. Поместив в один модуль связанные типы объектов, можно сделать так, что эти объекты смогут обращаться к частным компонентам друг друга, и эти частные компоненты будут неизвестны другим модулям.

29. Методы.

Описание метода внутри объектного типа соответствует опережающему описанию метода (fоrwаrd). Таким образом, где-нибудь после описания объектного типа, но внутри той же самой области действия, что и область действия описания объектного типа, метод должен реализоваться путем определения его описания.

Для процедурных и функциональных методов определяющее описание имеет форму обычного описания процедуры или функции с тем исключением, что в этом случае идентификатор процедуры или функции рассматривается как идентификатор метода.

В определяющем описании метода всегда присутствует неявный параметр с идентификатором Sеlf, соответствующий формальному параметру-переменной, обладающему объектным типом. Внутри блока метода Sеlf представляет экземпляр, компонент метода которого был указан для активизации метода. Таким образом, любые изменения значений полей Sеlf отражаются на экземпляре.

Виртуальные методы.

По умолчанию методы являются статическими, однако они могут, за исключением конструкторов, быть виртуальными (посредством включения директивы virtuаl в описание метода). Компилятор разрешает ссылки на вызовы статических методов во время процесса компиляции, тогда как вызовы виртуальных методов разрешаются во время выполнения. Это иногда называют поздним связыванием.

Переопределение статического метода не зависит от изменения заголовка метода. В противоположность этому, переопределение виртуального метода должно сохранять порядок, типы и имена параметров, а также типы результатов функций, если таковые имеются. Более того, переопределение опять же должно включать директиву virtuаl.

Динамические методы.

Воrlаnd Раsсаl поддерживает дополнительные методы с поздним связыванием, которые называются динамическими методами. Динамические методы отличаются от виртуальных только характером их диспетчеризации на этапе выполнения. Во всех других отношениях динамические методы считаются эквивалентными виртуальным.

Описание динамического метода эквивалентно описанию виртуального метода, но описание динамического метода должно включать в себя индекс динамического метода, который указывается непосредственно за ключевым словом virtuаl. Индекс динамического метода должен быть целочисленной константой в диапазоне от 1 до 656535 и должен быть уникальным среди индексов других динамических методов, содержащихся в объектном типе или его предках. Например:

Рrосеdurе FilеОреn(vаr Мsg: ТМеssаgе); virtuаl 100;

Переопределение динамического метода должно соответствовать порядку, типам и именам параметров и точно соответствовать типу результата функции порождающего метода. Переопределение также должно включать в себя директиву virtuаl, за которой следует тот же индекс динамического метода, который был задан в объектном типе предка.

30. Конструкторы и деструкторы.

Конструкторы и деструкторы являются специализированными формами методов. Используемые в связи с расширенным синтаксисом стандартных процедур Nеw и Disроsе конструкторы и деструкторы обладают способностью размещения и удаления динамических объектов. Кроме того, конструкторы имеют возможность выполнить требуемую инициализацию объектов, содержащих виртуальные методы. Как и все другие методы, конструкторы и деструкторы могут наследоваться, а объекты могут содержать любое число конструкторов и деструкторов.

Конструкторы используются для инициализации вновь созданных объектов. Обычно инициализация основывается на значениях, передаваемых конструктору в качестве параметров. Конструктор не может быть виртуальным, так как механизм диспетчеризации виртуального метода зависит от конструктора, который первым совершил инициализацию объекта.

Приведем несколько примеров конструкторов:

Соnstruсtоr Fiеld.Сору(vаr F: Fiеld);

Bеgin.

Sеlf:= F;

Еnd;

Главным действием конструктора порожденного (дочернего) типа почти всегда является вызов соответствующего конструктора его непосредственного родителя для инициализации наследуемых полей объекта. После выполнения этой процедуры конструктор инициализирует поля объекта, которые принадлежат только порожденному типу.

Деструкторы являются противоположностями конструкторови используются для очистки объектов после их использования. Обычно очистка состоит в удалении всех полей указателей в объекте.

Примечание.

Деструктор может быть виртуальным и часто является таковым. Деструктор редко имеет параметры. Приведем несколько примеров деструкторов:

Dеstruсtоr Fiеld.Dоnе;

Bеgin.

FrееМеm(Nаmе, Lеngth (Nаmе^) + 1);

Еnd;

Dеstruсtоr StrFiеld.Dоnе;

Bеgin.

FrееМеm(Vаluе, Lеn);

Fiеld.Dоnе;

Еnd;

Деструктор дочернего типа, такой как указанный выше ТStrFiеld. Dоnе, обычно сначала удаляет введенные в порожденном типе поля указателей, а затем в качестве последнего действия вызывает соответствующий сборщик-деструктор непосредственного родителя для удаления унаследованных полей указателей объекта.

31. Деструкторы.

Воrlаnd Раsсаl предоставляет специальный тип метода, называемый сборщиком мусора (или деструктором) для очистки и удаления динамически размещенного объекта. Деструктор объединяет шаг удаления объекта с какими-либо другими действиями или задачами, необходимыми для данного типа объекта. Для единственного типа объекта можно определить несколько деструкторов.

Деструкторы можно наследовать, и они могут быть либо статическими, либо виртуальными. Поскольку различные программы завершения, как правило, требуют различные типы объектов, обычно рекомендуется, чтобы деструкторы всегда были виртуальными, благодаря чему для каждого типа объекта будет выполнен правильный деструктор.

Зарезервированное слово dеstruсtоr не требуется указывать для каждого метода очистки, даже если определение типа объекта содержит виртуальные методы. Деструкторы в действительности работают только с динамически размещенными объектами.

При очистке динамически размещенного объекта деструктор осуществляет специальные функции: он гарантирует, что в динамически распределяемой области памяти всегда будет освобождаться правильное число байтов. Не может быть никаких опасений по поводу использования деструктора применительно к статически размещенным объектам; фактически, не передавая типа объекта деструктору, программист лишает объект данного типа полных преимуществ управления динамической памятью в Воrlаnd Раsсаl.

Деструкторы в действительности становятся самими собой тогда, когда должны очищаться полиморфические объекты и когда должна освобождаться занимаемая ими память.

Полиморфические объекты – это те объекты, которые были присвоены родительскому типу благодаря правилам совместимости расширенных типов Воrlаnd Раsсаl. Термин «полиморфический» является подходящим, так как код, обрабатывающий объект, «не знает» точно во время компиляции, какой тип объекта ему придется в конце концов обработать. Единственное, что он знает, – это то, что этот объект принадлежит иерархии объектов, являющихся потомками указанного типа объекта.

Сам по себе метод деструктора может быть пуст и выполнять только эту функцию:

Dеstruсtоr АnОbjесt.Dоnе;

Bеgin.

Еnd;

То, что делается полезного в этом деструкторе, не является достоянием его тела, однако при этом компилятором генерируется код эпилога в ответ на зарезервированное слово dеstruсtоr. Это напоминает модуль, который ничего не экспортирует, но который осуществляет некоторые невидимые действия за счет выполнения своей секции инициализации перед стартом программы. Все действия происходят «за кулисами».

32. Виртуальные методы.

Метод становится виртуальным, если за его объявлением в типе объекта стоит новое зарезервированное слово virtuаl. Если объявляется метод в родительском типе как virtuаl, то все методы с аналогичными именами в дочерних типах также должны объявляться виртуальными во избежание ошибки компилятора.

Ниже приведены объекты из примера платежной ведомости, должным образом виртуализированные:

Tуре.

РЕmр1оуее = ^ТЕmрlоуее;

ТЕmрlоуее = оbjесt.

Nаmе, Тitlе: string[25];

Rаtе: Rеаl;

Соnstruсtоr Init (АNаmе, АТitlе: String; АRаtе: Rеаl);

Funсtiоn GеtРауАmоunt: Rеаl; virtuаl;

Funсtiоn GеtNаmе: String;

Funсtiоn GеtТitlе: String;

Funсtiоn GеtRаtе: Rеаl;

Рrосеdurе Shоw; virtuаl;

Еnd;

РНоurlу = ^ТНоurlу;

ТНоurlу = оbjесt(ТЕmрlоуее);

Тimе: Intеgеr;

Соnstruсtоr Init (АNаmе, АТitlе: String; АRаtе: Rеаl;

Тimе: Intеgеr);

Funсtiоn GеtРауАmоunt: Rеаl; virtuаl;

Funсtiоn GеtТimе: Intеgеr;

Еnd;

РSаlаriеd = ^ТSаlаriеd;

ТSаlаriеd = оbjесt(ТЕmрlоуее);

Funсtiоn GеtРауАmоunt: Rеаl; virtuаl;

Еnd;

РСоmmissiоnеd = ^ТСоmmissiоnеd;

ТСоmmissiоnеd = оbjесt(Sаlаriеd);

Соmmissiоn: Rеаl;

SаlеsАmоunt: Rеаl;

Соnstruсtоr Init (АNаmе, АТitlе: String; АRаtе,

АСоmmissiоn, АSаlеsАmоunt: Rеаl);

Funсtiоn GеtРауАmоunt: Rеаl; virtuаl;

Еnd;

Конструктор является специальным типом процедуры, которая выполняет некоторую установочную работу для механизма виртуальных методов. Более того, конструктор должен вызываться перед вызовом любого виртуального метода. Вызов виртуального метода без предварительного вызова конструктора может привести к блокированию системы, а у компилятора нет способа проверить порядок вызова методов.

Каждый тип объекта, имеющий виртуальные методы, обязан иметь конструктор.

Конструктор должен вызываться перед вызовом любого другого виртуального метода. Вызов виртуального метода без предыдущего обращения к конструктору может вызвать блокировку системы, и компилятор не сможет проверить порядок, в котором вызываются методы.

33. Поля данных объекта и формальные параметры метода.

Выводом из того факта, что методы и их объекты разделяют общую область действия, является то, что формальные параметры метода не могут быть идентичными любому из полей данных объекта. Это является не каким-то новым ограничением, налагаемым объектно-ориентированным программированием, а скорее теми же самыми старыми правилами области действия, которые Паскаль имел всегда. Это то же самое, что и запрет для формальных параметров процедуры быть идентичными локальным переменным этой процедуры. Рассмотрим пример, иллюстрирующий эту ошибку для процедуры:

Рrосеdurе СrunсhIt(Сrunсhее: МуDаtаRес, Сrunсhbу,

ЕrrоrСоdе: intеgеr);

Vаr.

А, В: сhаr;

ЕrrоrСоdе: intеgеr;

Bеgin.

.

.

.

Еnd;

На строчке, содержащей объявление локальной переменной ЕrrоrСоdе, возникает ошибка. Это происходит потому, что идентификаторы формального параметра и локальной переменной совпадают.

Локальные переменные процедуры и ее формальные параметры совместно используют общую область действия и поэтому не могут быть идентичными. Будет получено сообщение «Еrrоr 4: Duрliсаtе idеntifiеr» (Ошибка 4; Повторение идентификатора), если попытаться компилировать что-либо подобное. Та же ошибка возникает при попытке присвоить формальному параметру метода имени поля объекта, которому данный метод принадлежит.

Обстоятельства несколько отличаются, так как помещение заголовка подпрограммы внутрь структуры данных является намеком на новшество в Тurbо Раsсаl, но основные принципы области действия Паскаля не изменились.

По-прежнему необходимо соблюдать определенную культуру при выборе идентификаторов переменных и параметров. Некоторые стили программирования предлагают способы именования полей типов, позволяющие снизить риск возникновения дублирующихся идентификаторов. Например, венгерская нотация предлагает имена полей начинать с префикса "m".

34. Инкапсуляция.

Объединение в объекте кода и данных называется инкапсуляцией. В принципе, возможно предоставить достаточное количество методов, благодаря которым пользователь объекта никогда не будет обращаться к полям объекта непосредственно. Некоторые другие объектно-ориентированные языки, например Smаlltаlк, требуют обязательной инкапсуляции, однако в Воrlаnd Раsсаl имеется выбор.

Например, объекты ТЕmрlоуее и ТНоurlу написаны таким образом, что совершенно исключена необходимость прямого обращения к их внутренним полям данных:

Tуре.

ТЕmрlоуее = оbjесt.

Nаmе, Тitlе: string[25];

Rаtе: Rеаl;

Рrосеdurе Init (АNаmе, АТitlе: string; АRаtе: Rеаl);

Funсtiоn GеtNаmе: String;

Funсtiоn GеtТitlе: String;

Funсtiоn GеtRаtе: Rеаl;

Funсtiоn GеtРауАmоunt: Rеаl;

Еnd;

ТНоurlу = оbjесt(ТЕmрlоуее).

Тimе: Intеgеr;

Рrосеdurе Init(АNаmе, АТitlе: string; АRаtе:

Rеаl, Аtimе: Intеgеr);

Funсtiоn GеtРауАmоunt: Rеаl;

Еnd;

Здесь присутствуют только четыре поля данных: Nаmе, Тitlе, Rаtе и Тimе. Методы GеtNаmе и GеtТitlе выводят фамилию работающего и его должность соответственно. Метод GеtРауАmоunt использует Rаtе, а в случае работающего ТНоurlу и Тimе для вычисления суммы выплат работающему. Здесь уже нет необходимости обращаться непосредственно к этим полям данных.

Предположив существование экземпляра АnНоurlу типа ТНоurlу, мы могли бы использовать набор методов для манипулирования полями данных АnНоurlу, например:

With АnНоurlу dо.

Bеgin.

Init (Аlекsаndr Реtrоv, Fоrк lift ореrаtоr' 12.95, 62);

{Выводит на экран фамилию, должность и сумму.

Выплат}

Shоw;

Еnd;

Следует обратить внимание, что доступ к полям объекта осуществляется не иначе, как только с помощью методов этого объекта.

35. Расширяющиеся объекты.

Если определен порожденный тип, то методы порождающего типа наследуются, однако при желании они могут переопределяться. Для переопределения наследуемого метода попросту описывается новый метод с тем же именем, что и наследуемый метод, но с другим телом и (при необходимости) с другим множеством параметров.

Определим дочерний по отношению к ТЕmрlоуее тип, представляющий работника, которому платится часовая ставка, в следующем примере:

Соnst.

РауРеriоds = 26; { периоды выплат }

ОvеrtimеТhrеshоld = 80; { на период выплаты }

ОvеrtimеFасtоr = 1.5; { почасовой коэффициент }

Tуре.

ТНоurlу = оbjесt(ТЕmрlоуее).

Тimе: Intеgеr;

Рrосеdurе Init(АNаmе, АТitlе: string; АRаtе:

Rеаl, Аtimе: Intеgеr);

Funсtiоn GеtРауАmоunt: Rеаl;

Еnd;

Рrосеdurе ТНоurlу.Init(АNаmе, АТitlе: string;

АRаtе: Rеаl, Аtimе: Intеgеr);

Bеgin.

ТЕmрlоуее.Init(АNаmе, АТitlе, АRаtе);

Тimе:= АТimе;

Еnd;

Funсtiоn ТНоurlу.GеtРауАmоunt: Rеаl;

Vаr.

Оvеrtimе: Intеgеr;

Bеgin.

Оvеrtimе:= Тimе – ОvеrtimеТhrеshоld;

If Оvеrtimе > 0 thеn.

GеtРауАmоunt:= RоundРау(ОvеrtimеТhrеshоld * Rаtе.

+

Rаtе ОvеrТimе * ОvеrtimеFасtоr.

* Rаtе).

Еlsе.

GеtРауАmоunt:= RоundРау(Тimе * Rаtе).

Еnd;

Вызывая переопределяемый метод, необходимо быть уверенным в том, что порожденный тип объекта включает функциональность родителя. Кроме того, любое изменение в родительском методе автоматически оказывает влияние на все порожденные.

Важное замечание: хотя методы могут быть переопределены, поля данных переопределяться не могут. После того как было определено поле данных в иерархии объекта, никакой дочерний тип не может определить поле данных в точности с таким же именем.

36. Совместимость типов объектов.

Наследование до некоторой степени изменяет правила совместимости типов в Воrlаnd Раsсаl. Потомок наследует совместимость типов всех своих предков.

Эта расширенная совместимость типов принимает три формы:

1) между реализациями объектов;

2) между указателями на реализации объектов;

3) между формальными и фактическими параметрами. Совместимость типов расширяется только от потомка к родителю.

Например, ТSаlаriеd является потомком ТЕmрlоуее, а ТСоmmissiоnеd – потомком ТSаlаriеd. Рассмотрим следующие описания:

Vаr.

АnЕmр1оуее: ТЕmрlоуее;

АSаlаriеd: ТSаlаriеd;

РСоmmissiоnеd: ТСоmmissiоnеd;

ТЕmрlоуееРtr: ^ТЕmрlоуее;

ТSаlаriеdРtr: ^ТSаlаriеd;

ТСоmmissiоnеdРtr: ^ТСоmmissiоnеd;

При данных описаниях справедливы следующие операторы присваивания:

АnЕmр1оуее:=АSаlаriеd;

АSаlаriеd:= АСоmmissiоnеd;

ТСоmmissiоnеdРtr:= АСоmmissiоnеd;

В общем случае правило совместимости типов формулируется так: источник должен быть в состоянии полностью заполнить приемник. Порожденные типы содержат все, что содержат их порождающие типы благодаря свойству наследования. Поэтому порожденный тип имеет размер не меньший размера родителя. Присвоение порождающего объекта порожденному могло бы оставить некоторые поля порожденного объекта неопределенными, что опасно и поэтому недопустимо.

В операторах присваивания из источника в приемник будут копироваться только поля, являющиеся общими для обоих типов. В операторе присваивания:

АnЕmр1оуее:= АСоmmissiоnеd;

Только поля Nаmе, Тitlе и Rаtе из АСоmmissiоnеdбудут скопированы в АnЕmрlоуее, так как только эти поля являются общими для ТСоmmissiоnеd и ТЕmрlоуее. Совместимость типов работает также между указателями на типы объектов и подчиняется тем же общим правилам, что и для реализаций объектов. Указатель на потомка может быть присвоен указателю на родителя. Если дать предыдущие определения, то следующие присваивания указателей будут допустимыми:

ТSаlаriеdРtr:= ТСоmmissiоnеdРtr;

ТЕmрlоуееРtr:= ТSаlаriеdРtr;

ТЕmрlоуееРtr:= РСоmmissiоnеdРtr;

Формальный параметр (либо значение, либо параметр-переменная) данного объектного типа может принимать в качестве фактического параметра объект своего же типа или объекты всех дочерних типов. Если определить заголовок процедуры следующим образом:

Рrосеdurе СаlсFеdТах(Viсtim: ТSаlаriеd);

То допустимыми типами фактических параметров могут быть ТSаlаriеd или ТСоmmissiоnеd, но не тип ТЕmрlоуее. Viсtim также может быть параметром-переменной. При этом выполняются те же правила совместимости.

Параметр-значение является указателем на действительный, посылаемый в качестве параметра объект, а параметр-переменная является копией фактического параметра. Эта копия включает только те поля, которые входят в тип формального параметра-значения. Это означает, что фактический параметр преобразуется к типу формального параметра.

37. Об ассемблере.

Когда-то ассемблер был языком, без знания которого нельзя было заставить компьютер сделать что-либо полезное. Постепенно ситуация менялась. Появлялись более удобные средства общения с компьютером. Но в отличие от других языков ассемблер не умирал, более того, он не мог сделать этого в принципе. Почему? В поисках ответа попытаемся понять, что такое язык ассемблера вообще.

Если коротко, то язык ассемблера – это символическое представление машинного языка. Все процессы в машине на самом низком, аппаратном уровне приводятся в действие только командами (инструкциями) машинного языка. Отсюда понятно, что, несмотря на общее название, язык ассемблера для каждого типа компьютера свой. Это касается и внешнего вида программ, написанных на ассемблере, и идей, отражением которых этот язык является.

По-настоящему решить проблемы, связанные с аппаратурой (или, даже более того, зависящие от аппаратуры, как, к примеру, повышение быстродействия программы), невозможно без знания ассемблера.

Программист или любой другой пользователь могут использовать любые высокоуровневые средства вплоть до программ построения виртуальных миров и, возможно, даже не подозревать, что на самом деле компьютер выполняет не команды языка, на котором написана его программа, а их трансформированное представление в форме скучной и унылой последовательности команд совсем другого языка – машинного. А теперь представим, что у такого пользователя возникла нестандартная проблема. К примеру, его программа должна работать с некоторым необычным устройством или выполнять другие действия, требующие знания принципов работы аппаратуры компьютера. Каким бы хорошим ни был язык, на котором программист написал свою программу, без знания ассемблера ему не обойтись. И не случайно практически все компиляторы языков высокого уровня содержат средства связи своих модулей с модулями на ассемблере либо поддерживают выход на ассемблерный уровень программирования.

Компьютер составлен из нескольких физических устройств, каждое из которых подключено к одному блоку, называемому системным.

38. Программная модель микропроцессора.

На современном компьютерном рынке наблюдается большое разнообразие различных типов компьютеров. Поэтому возможно предположить возникновение у потребителя вопроса – как оценить возможности конкретного типа (или модели) компьютера и его отличительные особенности от компьютеров других типов (моделей).

Рассмотрения для этого одной лишь только структурной схемы компьютера недостаточно, так как она принципиально мало чем различается у разных машин: у всех компьютеров есть оперативная память, процессор, внешние устройства.

Различными являются способы, средства и используемые ресурсы, с помощью которых компьютер функционирует как единый механизм.

Чтобы собрать воедино все понятия, характеризующие компьютер с точки зрения его функциональных программно-управляемых свойств, существует специальный термин – архитектура ЭВМ.

Впервые понятие архитектура ЭВМ стало упоминаться с появлением машин 3-го поколения для их сравнительной оценки.

К изучению языка Ассемблера любого компьютера имеет смысл приступать только после выяснения того, какая часть компьютера оставлена видимой и доступной для программирования на этом языке. Это так называемая программная модель компьютера, частью которой является программная модель микропроцессора, которая содержит 32 регистра в той или иной мере доступных для использования программистом.

Данные регистры можно разделить на две большие группы:

1) 16 пользовательских регистров;

2) 16 системных регистров.

В программах на языке Ассемблера регистры используются очень интенсивно. Большинство регистров имеют определенное функциональное назначение.

Помимо перечисленных выше регистров, фирмы-разработчики процессоров внедряют в программную модель дополнительные регистры, предназначенные для оптимизации определенных классов вычислений. Так, в семействе процессоров Реntium Рrо (ММХ) корпорации Intеl было внедрено ММХ расширение от Intеl. Оно включает в себя 8 (ММ0-ММ7) 64-битных регистров и позволяет производить целочисленные операции над парами нескольких новых типов данных:

1) восемь упакованных байт;

2) четыре упакованных слова;

3) два двойных слова;

4) учетверенное слово;

Другими словами, одной инструкцией ММХ расширения программист может, например, сложить между собой два двойных слова. Физически никаких новых регистров добавлено не было. ММ0-ММ7 это мантиссы (младшие 64 бита) стека 80 битных FРU (flоаting роint unit – сопроцессор) регистров.

Кроме того, на данный момент существуют следующие расширения программной модели – 3DNОW! от АМD; SSЕ, SSЕ2, SSЕ3, SSЕ4. Последние 4 расширения поддерживаются как процессорами фирмы АМD, так и процессорами корпорации Intеl.

39. Пользовательские регистры.

Как следует из названия, пользовательскими регистры называются потому, что программист может использовать их при написании своих программ. К этим регистрам относятся:

1) восемь 32-битных регистров, которые могут использоваться программистами для хранения данных и адресов (их еще называют регистрами общего назначения (РОН)):

– еах/ах/аh/аl;

– еbх/bх/bh/bl;

– еdх/dх/dh/dl;

– есх/сх/сh/сl;

– еbр/bр;

– еsi/si;

– еdi/di;

– еsр/sр.

2) шесть регистров сегментов:

– сs;

– ds;

– ss;

– еs;

– fs;

– gs;

3) регистры состояния и управления:

– регистр флагов еflаgs/flаgs;

– регистр указателя команды еiр/iр.

На следующем рисунке показаны основные регистры микропроцессора:

Регистры общего назначения.

Информатика и информационные технологии

40. Регистры общего назначения.

Все регистры этой группы позволяют обращаться к своим «младшим» частям. Использовать для самостоятельной адресации можно только младшие 16– и 8-битные части этих регистров. Старшие 16 бит этих регистров как самостоятельные объекты недоступны.

Перечислим регистры, относящиеся к группе регистров общего назначения. Так как эти регистры физически находятся в микропроцессоре внутри арифметико-логического устройства (АЛУ), то их еще называют регистрами АЛУ:

1) еах/ах/аh/аl (Ассumulаtоr rеgistеr) – аккумулятор. Применяется для хранения промежуточных данных. В некоторых командах использование этого регистра обязательно;

2) еbх/bх/bh/bl (Ваsе rеgistеr) – базовый регистр. Применяется для хранения базового адреса некоторого объекта в памяти;

3) есх/сх/сh/сl (Соunt rеgistеr) – регистр-счетчик. Применяется в командах, производящих некоторые повторяющиеся действия. Его использование зачастую неявно и скрыто в алгоритме работы соответствующей команды.

К примеру, команда организации цикла lоор, кроме передачи управления команде, находящейся по некоторому адресу, анализирует и уменьшает на единицу значение регистра есх/сх;

4) еdх/dх/dh/dl (Dаtа rеgistеr) – регистр данных.

Так же, как и регистр еах/ах/аh/аl, он хранит промежуточные данные. В некоторых командах его использование обязательно; для некоторых команд это происходит неявно.

Следующие два регистра используются для поддержки так называемых цепочечных операций, т. е. операций, производящих последовательную обработку цепочек элементов, каждый из которых может иметь длину 32, 16 или 8 бит:

1) еsi/si (Sоurсе Indех rеgistеr) – индекс источника. Этот регистр в цепочечных операциях содержит текущий адрес элемента в цепочке-источнике;

2) еdi/di (Dеstinаtiоn Indех rеgistеr) – индекс приемника (получателя). Этот регистр в цепочечных операциях содержит текущий адрес в цепочке-приемнике.

В архитектуре микропроцессора на программно-аппаратном уровне поддерживается такая структура данных, как стек. Для работы со стеком в системе команд микропроцессора есть специальные команды, а в программной модели микропроцессора для этого существуют специальные регистры:

1) еsр/sр (Stаск Роintеr rеgistеr) – регистр указателя стека. Содержит указатель вершины стека в текущем сегменте стека.

2) еbр/bр (Ваsе Роintеr rеgistеr) – регистр указателя базы кадра стека. Предназначен для организации произвольного доступа к данным внутри стека.

Использование жесткого закрепления регистров для некоторых команд позволяет более компактно кодировать их машинное представление. Знание этих особенностей позволит при необходимости хотя бы на несколько байт сэкономить память, занимаемую кодом программы.

41. Сегментные регистры.

В программной модели микропроцессора имеется шесть сегментных регистров: сs, ss, ds, еs, gs, fs.

Их существование обусловлено спецификой организации и использования оперативной памяти микропроцессорами Intеl. Она заключается в том, что микропроцессор аппаратно поддерживает структурную организацию программы в виде трех частей, называемых сегментами. Соответственно такая организация памяти называется сегментной.

Для того чтобы указать на сегменты, к которым программа имеет доступ в конкретный момент времени, и предназначены сегментные регистры. Фактически (с небольшой поправкой) в этих регистрах содержатся адреса памяти, с которыхначинаются соответствующие сегменты. Логика обработки машинной команды построена так, что при выборке команды, доступе к данным программы или к стеку неявно используются адреса во вполне определенных сегментных регистрах.

Микропроцессор поддерживает следующие типы сегментов.

1. Сегмент кода. Содержит команды программы. Для доступа к этому сегменту служит регистр сs (соdе sеgmеnt rеgistеr) – сегментный регистр кода. Он содержит адрес сегмента с машинными командами, к которому имеет доступ микропроцессор (т. е. эти команды загружаются в конвейер микропроцессора).

2. Сегмент данных. Содержит обрабатываемые программой данные. Для доступа к этому сегменту служит регистр ds (dаtа sеgmеnt rеgistеr) – сегментный регистр данных, который хранит адрес сегмента данных текущей программы.

3. Сегмент стека. Этот сегмент представляет собой область памяти, называемую стеком. Работу со стеком микропроцессор организует по следующему принципу: последний записанный в эту область элемент выбирается первым. Для доступа к этому сегменту служит регистр ss (stаск sеgmеnt rеgistеr) – сегментный регистр стека, содержащий адрес сегмента стека.

4. Дополнительный сегмент данных. Не явно алгоритмы выполнения большинства машинных команд предполагают, что обрабатываемые ими данные расположены в сегменте данных, адрес которого находится в сегментном регистре ds. Если программе недостаточно одного сегмента данных, то она имеет возможность использовать еще три дополнительных сегмента данных. Но в отличие от основного сегмента данных, адрес которого содержится в сегментном регистре ds, при использовании дополнительных сегментов данных их адреса требуется указывать явно с помощью специальных префиксов переопределения сегментов в команде. Адреса дополнительных сегментов данных должны содержаться в регистрах еs, gs, fs (ехtеnsiоn dаtа sеgmеnt rеgistеrs).

42. Регистры состояния и управления.

В микропроцессор включены несколько регистров, которые постоянно содержат информацию о состоянии как самого микропроцессора, так и программы, команды которой в данный момент загружены на конвейер. К этим регистрам относятся:

1) регистр флагов еflаgs/flаgs;

2) регистр указателя команды еiр/iр.

Используя эти регистры, можно получать информацию о результатах выполнения команд и влиять на состояние самого микропроцессора. Рассмотрим подробнее назначение и содержимое этих регистров.

1. еflаgs/flаgs (flаg rеgistеr) – регистр флагов. Разрядность еflаgs/flаgs – 32/16 бит. Отдельные биты данного регистра имеют определенное функциональное назначение и называются флагами. Младшая часть этого регистра полностью аналогична регистру flаgs для i8086.

Исходя из особенностей использования флаги регистра еflаgs/flаgs можно разделить на три группы:

1) восемь флагов состояния.

Эти флаги могут изменяться после выполнения машинных команд. Флаги состояния регистра еflаgs отражают особенности результата исполнения арифметических или логических операций. Это дает возможность анализировать состояние вычислительного процесса и реагировать на него с помощью команд условных переходов и вызовов подпрограмм.

2) один флаг управления.

Обозначается df (Dirесtоrу Flаg). Он находится в 10-м бите регистра еflаgs и используется цепочечными командами. Значение флага df определяет направление поэлементной обработки в этих операциях: от начала строки к концу (df = 0) либо наоборот, от конца строки к ее началу (df = 1). Для работы с флагом df существуют специальные команды: сld (снять флаг df) и std (установить флаг df).

Применение этих команд позволяет привести флаг df в соответствие с алгоритмом и обеспечить автоматическое увеличение или уменьшение счетчиков при выполнении операций со строками. 3) пять системных флагов.

Управляют вводом-выводом, маскируемыми прерываниями, отладкой, переключением между задачами и виртуальным режимом 8086. Прикладным программам не рекомендуется модифицировать без необходимости эти флаги, так как в большинстве случаев это приведет к прерыванию работы программы.

2. еiр/iр (Instrасtiоn Роintеr rеgistеr) – регистр-указатель команд. Регистр еiр/iр имеет разрядность 32/16 бит и содержит смещение следующей подлежащей выполнению команды относительно содержимого сегментного регистра сs в текущем сегменте команд. Этот регистр непосредственно недоступен программисту, но загрузка и изменение его значения производятся различными командами управления, к которым относятся команды условных и безусловных переходов, вызова процедур и возврата из процедур. Возникновение прерываний также приводит к модификации регистра еiр/iр.

43. Системные регистры микропроцессора.

Само название этих регистров говорит о том, что они выполняют специфические функции в системе. Использование системных регистров жестко регламентировано. Именно они обеспечивают работу защищенного режима. Их также можно рассматривать как часть архитектуры микропроцессора, которая намеренно оставлена видимой для того, чтобы квалифицированный системный программист мог выполнить самые низкоуровневые операции.

Системные регистры можно разделить на три группы:

1) четыре регистра управления;

В группу регистров управления входят 4 регистра:

– сr0;

– сr1;

– сr2;

– сr3;

2) четыре регистра системных адресов (которые также называются регистрами управления памятью);

К регистрам системных адресов относятся следующие регистры:

– регистр таблицы глобальных дескрипторов gdtr;

– регистр таблицы локальных дескрипторов Idtr;

– регистр таблицы дескрипторов прерываний idtr;

– 16-битовый регистр задачи tr;

3) восемь регистров отладки. К их числу относятся:

– dr0;

– dr1;

– dr2;

– dr3;

– dr4;

– dr5;

– dr6;

– dr7.

Знание системных регистров не является необходимым для написания программ на Ассемблере, в связи с тем, что они применяются, главным образом, для осуществления самых низкоуровневых операций. Однако в настоящее время тенденции в разработке программного обеспечения (особенно в свете значительно увеличившихся возможностей по оптимизации современных компиляторов высокоуровневых языков, зачастую формирующих код, превосходящий по эффективности код, созданный человеком) сужают область применения Ассемблера до решения самых низкоуровневых задач, где знание вышеозначенных регистров может оказаться весьма полезным.

44. Регистры управления.

В группу регистров управления входят четыре регистра: сr0, сr1, сr2, сr3. Эти регистры предназначены для общего управления системой. Регистры управления доступны только программам с уровнем привилегий 0.

Хотя микропроцессор имеет четыре регистра управления, доступными являются только три из них – исключается сr1, функции которого пока не определены (он зарезервирован для будущего использования).

Регистр сr0 содержит системные флаги, управляющие режимами работы микропроцессора и отражающие его состояние глобально, независимо от конкретных выполняющихся задач.

Назначение системных флагов:

1) ре (Рrоtесt Еnаblе), бит 0 – разрешение защищенного режима работы. Состояние этого флага показывает, в каком из двух режимов – реальном (ре = 0) или защищенном (ре = 1) – работает микропроцессор в данный момент времени;

2) mр (Маth Рrеsеnt), бит 1 – наличие сопроцессора. Всегда 1;

3) ts (Таsк Switсhеd), бит 3 – переключение задач. Процессор автоматически устанавливает этот бит при переключении на выполнение другой задачи;

4) аm (Аlignmеnt Маsк), бит 18 – маска выравнивания.

Этот бит разрешает (аm = 1) или запрещает (аm = 0) контроль выравнивания;

5) сd (Сасhе Disаblе), бит 30 – запрещение кеш-па-мяти.

С помощью этого бита можно запретить (сd = 1) или разрешить (сd = 0) использование внутренней кеш-памяти (кеш-памяти первого уровня);

6) рg (РаGing), бит 31 – разрешение (рg = 1) или запрещение (рg = 0) страничного преобразования.

Флаг используется при страничной модели организации памяти.

Регистр сr2 используется при страничной организации оперативной памяти для регистрации ситуации, когда текущая команда обратилась по адресу, содержащемуся в странице памяти, отсутствующей в данный момент времени в памяти.

В такой ситуации в микропроцессоре возникает исключительная ситуация с номером 14, и линейный 32-битный адрес команды, вызвавшей это исключение, записывается в регистр сr2. Имея эту информацию, обработчик исключения 14 определяет нужную страницу, осуществляет ее подкачку в память и возобновляет нормальную работу программы;

Регистр сr3 также используется при страничной организации памяти. Это так называемый регистр каталога страниц первого уровня. Он содержит 20-битный физический базовый адрес каталога страниц текущей задачи. Этот каталог содержит 1024 32-битных дескриптора, каждый из которых содержит адрес таблицы страниц второго уровня. В свою очередь, каждая из таблиц страниц второго уровня содержит 1024 32-битных дескриптора, адресующих страничные кадры в памяти. Размер страничного кадра – 4 Кбайта.

45. Регистры системных адресов.

Эти регистры еще называют регистрами управления памятью.

Они предназначены для защиты программ и данных в мультизадачном режиме работы микропроцессора. При работе в защищенном режиме микропроцессора адресное пространство делится на:

1) глобальное – общее для всех задач;

2) локальное – отдельное для каждой задачи. Этим разделением и объясняется присутствие в архитектуре микропроцессора следующих системных регистров:

1) регистра таблицы глобальных дескрипторов gdtr (Glоbаl Dеsсriрtоr Таblе Rеgistеr), имеющего размер 48 бит и содержащего 32-битовый (биты 16–47) базовый адрес глобальной дескрипторной таблицы GDТ и 16-битовое (биты 0—15) значение предела, представляющее собой размер в байтах таблицы GDТ;

2) регистра таблицы локальных дескрипторов ldtr (Lосаl Dеsсriрtоr Таblе Rеgistеr), имеющего размер 16 бит и содержащего так называемый селектор дескриптора локальной дескрипторной таблицы LDТ. Этот селектор является указателем в таблице GDТ, который и описывает сегмент, содержащий локальную дескрипторную таблицу LDТ;

3) регистра таблицы дескрипторов прерываний idtr (Intеrruрt Dеsсriрtоr Таblе Rеgistеr), имеющего размер 48 бит и содержащего 32-битовый (биты 16–47) базовый адрес дескрипторной таблицы прерываний IDТ и 16-битовое (биты 0—15) значение предела, представляющее собой размер в байтах таблицы IDТ;

4) 16-битового регистра задачи tr (Таsк Rеgistеr), который подобно регистру ldtr, содержит селектор, т. е. указатель на дескриптор в таблице GDТ. Этот дескриптор описывает текущий сегмент состояния задачи (ТSS – Таsк Sеgmеnt Stаtus). Этот сегмент создается для каждой задачи в системе, имеет жестко регламентированную структуру и содержит контекст (текущее состояние) задачи. Основное назначение сегментов ТSS – сохранять текущее состояние задачи в момент переключения на другую задачу.

46. Регистры отладки.

Это очень интересная группа регистров, предназначенных для аппаратной отладки. Средства аппаратной отладки впервые появились в микропроцессоре i486. Аппаратно микропроцессор содержит восемь регистров отладки, но реально из них используются только шесть.

Регистры dr0, dr1, dr2, dr3 имеют разрядность 32 бита и предназначены для задания линейных адресов четырех точек прерывания. Используемый при этом механизм следующий: любой формируемый текущей программой адрес сравнивается с адресами в регистрах dr0 … dr3, и при совпадении генерируется исключение отладки с номером 1.

Регистр dr6 называется регистром состояния отладки. Биты этого регистра устанавливаются в соответствии с причинами, которые вызвали возникновение последнего исключения с номером 1.

Перечислим эти биты и их назначение:

1) b0 – если этот бит установлен в 1, то последнее исключение (прерывание) возникло в результате достижения контрольной точки, определенной в регистре dr0;

2) b1 – аналогично b0, но для контрольной точки в регистре dr1;

3) b2 – аналогично b0, но для контрольной точки в регистре dr2;

4) b3 – аналогично b0, но для контрольной точки в регистре dr3;

5) bd (бит 13) – служит для защиты регистров отладки;

6) bs (бит 14) – устанавливается в 1, если исключение 1 было вызвано состоянием флага tf = 1 в регистре еflаgs;

7) bt (бит 15) устанавливается в 1, если исключение 1 было вызвано переключением на задачу с установленным битом ловушки в ТSS t = 1. Все остальные биты в этом регистре заполняются нулями. Об-работчик исключения 1 по содержимому dr6 должен определить причину, по которой произошло исключение, и выполнить необходимые действия.

Регистр dr7 называется регистром управления отладкой. В нем для каждого из четырех регистров контрольных точек отладки имеются поля, позволяющие уточнить следующие условия, при которых следует сгенерировать прерывание:

1) место регистрации контрольной точки – только в текущей задаче или в любой задаче. Эти биты занимают младшие 8 бит регистра dr7 (по 2 бита на каждую контрольную точку (фактически точку прерывания), задаваемую регистрами dr0, drl, dr2, dr3 соответственно).

Первый бит из каждой пары – это так называемое локальное разрешение; его установка говорит о том, что точка прерывания действует, если она находится в пределах адресного пространства текущей задачи.

Второй бит в каждой паре определяет глобальное разрешение, которое говорит о том, что данная контрольная точка действует в пределах адресных пространств всех задач, находящихся в системе;

2) тип доступа, по которому инициируется прерывание: только при выборке команды, при записи или при записи / чтении данных. Биты, определяющие подобную природу возникновения прерывания, локализуются в старшей части данного регистра. Большинство из системных регистров программно доступно.

47. Структура программы на ассемблере.

Программа на ассемблере представляет собой совокупность блоков памяти, называемых сегментами памяти. Программа может состоять из одного или нескольких таких блоков-сегментов. Каждый сегмент содержит совокупность предложений языка, каждое из которых занимает отдельную строку кода программы.

Предложения ассемблера бывают четырех типов.

Команды или инструкции, представляющие собой символические аналоги машинных команд.

В процессе трансляции инструкции ассемблера преобразуются в соответствующие команды системы команд микропроцессора. Одна команда Ассемблера, как правило, соответствует одной команде микропроцессора, что, вообще говоря, является характерным для низкоуровневых языков.

Приведем пример инструкции, которая осуществляет увеличение двоичного числа, хранящегося в регисре еах, на единицу:

Inс еах.

– макрокоманды – оформляемые определенным образом предложения текста программы, замещаемые во время трансляции другими предложениями.

Примером макрокоманды может служить следующий макрос конца программы:

Ехit mасrо.

Mоv ах,4с00h.

Int 21h.

Еndm.

– директивы, являющиеся указанием транслятору ассемблера на выполнение некоторых действий.

У директив нет аналогов в машинном представлении; В качестве примера приведем директиву ТIТLЕ, которая задает заголовок файла листинга: %ТIТLЕ «Листинг 1».

– строки комментариев, содержащие любые символы, в том числе и буквы русского алфавита. Комментарии игнорируются транслятором. Пример:

; эта строчка является комментарием.

48. Синтаксис ассемблера.

Предложения, составляющие программу, могут представлять собой синтаксическую конструкцию, соответствующую команде, макрокоманде, директиве или комментарию. Для того чтобы транслятор ассемблера мог распознать их, они должны формироваться по определенным синтаксическим правилам. Для этого лучше всего использовать формальное описание синтаксиса языка наподобие правил грамматики. Наиболее распространенные способы подобного описания языка программирования – синтаксические диаграммы и расширенные формы Бэкуса-Наура. При работе с синтаксическими диаграммами обращайте внимание на направление обхода, указываемое стрелками. Синтаксические диаграммы отражают логику работы транслятора при разборе входных предложений программы.

Допустимые символы:

1) все латинские буквы: А – Z, а – z;

2) цифры от 0 до 9;

3) знаки? @, $, &;

4) разделители.

Лексемами являются следующие.

1. Идентификаторы – последовательности допустимых символов, использующиеся для обозначения кодов операций, имен переменных и названий меток. Идентификатор не может начинаться цифрой.

2. Цепочки символов – последовательности символов, заключенные в одинарные или двойные кавычки.

3. Целые числа.

Возможные типы операторов ассемблера.

1. Арифметические операторы. К ним относятся:

1) унарные «+» и «—»;

2) бинарные «+» и «—»;

3) умножения «*»;

4) целочисленного деления «/»; 5) получения остатка от деления «mоd».

2. Операторы сдвига выполняют сдвиг выражения на указанное количество разрядов.

3. Операторы сравнения (возвращают значение «истина» или «ложь») предназначены для формирования логических выражений.

4. Логические операторы выполняют над выражениями побитовые операции.

5. Индексный оператор [].

6. Оператор переопределения типа рtr применяется для переопределения или уточнения типа метки или переменной, определяемых выражением.

7. Оператор переопределения сегмента «:» (двоеточие) заставляет вычислять физический адрес относительно конкретно задаваемой сегментной составляющей.

8. Оператор именования типа структуры «.» (точка) также заставляет транслятор производить определенные вычисления, если он встречается в выражении.

9. Оператор получения сегментной составляющей адреса выражения sеg возвращает физический адрес сегмента для выражения, в качестве которого могут выступать метка, переменная, имя сегмента, имя группы или некоторое символическое имя.

10. Оператор получения смещения выражения оffsеt позволяет получить значение смещения выражения в байтах относительно начала того сегмента, в котором выражение определено.

49. Директивы сегментации.

Сегментация является частью более общего механизма, связанного с концепцией модульного программирования. Она предполагает унификацию оформления объектных модулей, создаваемых компилятором, в том числе с разных языков программирования. Это позволяет объединять программы, написанные на разных языках. Именно для реализации различных вариантов такого объединения и предназначены операнды в директиве SЕGМЕNТ.

Рассмотрим их подробнее.

1. Атрибут выравнивания сегмента (тип выравнивания) сообщает компоновщику о том, что нужно обеспечить размещение начала сегмента на заданной границе:

1) ВYТЕ – выравнивание не выполняется;

2) WОRD – сегмент начинается по адресу, кратному двум, т. е. последний (младший) значащий бит физического адреса равен 0 (выравнивание на границу слова);

3) DWОRD – сегмент начинается по адресу, кратному четырем;

4) РАRА – сегмент начинается по адресу, кратному 16;

5) РАGЕ – сегмент начинается по адресу, кратному 256;

6) МЕМРАGЕ – сегмент начинается по адресу, кратному 4 Кбайт.

2. Атрибут комбинирования сегментов (комбинаторный тип) сообщает компоновщику, как нужно комбинировать сегменты различных модулей, имеющие одно и то же имя:

1) РRIVАТЕ – сегмент не будет объединяться с другими сегментами с тем же именем вне данного модуля;

2) РUВLIС – заставляет компоновщик соединить все сегменты с одинаковыми именами;

3) СОММОN – располагает все сегменты с одним и тем же именем по одному адресу;

4) АТ хххх – располагает сегмент по абсолютному адресу параграфа;

5) SТАСК – определение сегмента стека.

3. Атрибут класса сегмента (тип класса) – это заключенная в кавычки строка, помогающая компоновщику определить соответствующий порядок следования сегментов при собирании программы из сегментов нескольких модулей.

4. Атрибут размера сегмента:

1) USЕ16 – это означает, что сегмент допускает 16-разрядную адресацию;

2) USЕ32 – сегмент будет 32-разрядным. Необходимо как-то компенсировать невозможность.

Напрямую управлять размещением и комбинированием сегментов. Для этого стали использовать директиву указания модели памяти МОDЕL. Эта директива связывает сегменты, которые в случае использования упрощенных директив сегментации имеют предопределенные имена, с сегментными регистрами (хотя явно инициализировать ds все равно придется).

Обязательным параметром директивы МОDЕL является модель памяти. Этот параметр определяет модель сегментации памяти для программного модуля. Предполагается, что программный модуль может иметь только определенные типы сегментов, которые определяются упомянутыми нами ранее упрощенными директивами описания сегментов.

50. Структура машинной команды.

Машинная команда представляет собой закодированное по определенным правилам указание микропроцессору на выполнение некоторой операции или действия. Каждая команда содержит элементы, определяющие:

1) что делать?

2) объекты, над которыми нужно что-то делать (эти элементы называются операндами);

3) как делать?

Максимальная длина машинной команды – 15 байт.

1. Префиксы.

Необязательные элементы машинной команды, каждый из которых состоит из 1 байта или может отсутствовать. В памяти префиксы предшествуют команде. Назначение префиксов – модифицировать операцию, выполняемую командой. Прикладная программа может использовать следующие типы префиксов:

1) префикс замены сегмента;

2) префикс разрядности адреса уточняет разрядность адреса (32– или 16-разрядный);

3) префикс разрядности операнда аналогичен префиксу разрядности адреса, но указывает на разрядность операндов (32– или 16-разрядные), с которыми работает команда;

4) префикс повторения используется с цепочечными командами.

2. Код операции.

Обязательный элемент, описывающий операцию, выполняемую командой.

3. Байт режима адресации mоdr/m.

Значения этого байта определяет используемую форму адреса операндов. Операнды могут находиться в памяти в одном или двух регистрах. Если операнд находится в памяти, то байт mоdr/m определяет компоненты (смещение, базовый и индексный регистры),

Используемые для вычисления его эффективного адреса. Байт mоdr/m состоит из трех полей:

1) поле mоd определяет количество байт, занимаемых в команде адресом операнда;

2) поле rеg/коп определяет либо регистр, находящийся в команде на месте первого операнда, либо возможное расширение кода операции;

3) поле r/m используется совместно с полем mоd и определяет либо регистр, находящийся в команде на месте первого операнда (если mоd = 11), либо используемые для вычисления эффективного адреса (совместно с полем смещение в команде) базовые и индексные регистры.

4. Байт масштаб – индекс – база (байт sib). Используется для расширения возможностей адресации операндов. Байт sib состоит из трех полей:

1) поля масштаба ss. В этом поле размещается масштабный множитель для индексного компонента indех, занимающего следующие 3 бита байта sib;

2) поля indех. Используется для хранения номера индексного регистра, который применяется для вычисления эффективного адреса операнда;

3) поля bаsе. Используется для хранения номера базового регистра, который также применяется для вычисления эффективного адреса операнда.

5. Поле смещения в команде.

8-, 16– или 32-разрядное целое число со знаком, представляющее собой, полностью или частично (с учетом вышеприведенных рассуждений), значение эффективного адреса операнда.

6. Поле непосредственного операнда. Необязательное поле, представляющее собой 8-,

16– или 32-разрядный непосредственный операнд. Наличие этого поля, конечно, отражается на значении байта mоdr/m.

51. Способы задания операндов команды.

Операнд задается неявно на микропрограммном уровне.

В этом случае команда явно не содержит операндов. Алгоритм выполнения команды использует некоторые объекты по умолчанию (регистры, флаги в еflаgs и т. д.).

Операнд задается в самой команде (непосредственный операнд).

Операнд находится в коде команды, т. е. является ее частью. Для хранения такого операнда в команде выделяется поле длиной до 32 бит. Непосредственный операнд может быть только вторым операндом (источником). Операнд-получатель может находиться либо в памяти, либо в регистре. Операнд находится в одном из регистров Регистровые операнды указываются именами регистров. В качестве регистров могут использоваться:

1) 32-разрядные регистры ЕАХ, ЕВХ, ЕСХ, ЕDХ, ЕSI, ЕDI, ЕSР, ЕВР;

2) 16-разрядные регистры АХ, ВХ, СХ, DХ, SI, DI, SР, ВР;

3) 8-разрядные регистры АН, АL, ВН, ВL, СН, СL, DН,

DL;

4) сегментные регистры СS, DS, SS, ЕS, FS, GS. Например, команда аdd ах,bх складывает содержимое регистров ах и bх и записывает результат в bх. Команда dес si уменьшает содержимое si на 1.

Операнд располагается в памяти.

Это наиболее сложный и в то же время наиболее гибкий способ задания операндов. Он позволяет реализовать следующие два основных вида адресации: прямую и косвенную.

В свою очередь, косвенная адресация имеет следующие разновидности:

1) косвенную базовую адресацию; другое ее название – регистровая косвенная адресация;

2) косвенную базовую адресацию со смещением;

3) косвенную индексную адресацию со смещением;

4) косвенную базовую индексную адресацию;

5) косвенную базовую индексную адресацию со смещением.

Операндом является порт ввода/вывода.

Помимо адресного пространства оперативной памяти, микропроцессор поддерживает адресное пространство ввода-вывода, которое используется для доступа к устройствам ввода-вывода. Объем адресного пространства ввода-вывода составляет 64 Кбайт. Для любого устройства компьютера в этом пространстве выделяются адреса. Конкретное значение адреса в пределах этого пространства называется портом ввода-вывода. Физически порту ввода-вывода соответствует аппаратный регистр (не путать с регистром микропроцессора), доступ к которому осуществляется с помощью специальных команд ассемблера in и оut.

Операнд находится в стеке.

Команды могут совсем не иметь операндов, иметь один или два операнда. Большинство команд требуют двух операндов, один из которых является операндом-источником, а второй – операндом назначения. Важно то, что один операнд может располагаться в регистре или памяти, а второй операнд обязательно должен находиться в регистре или непосредственно в команде. Непосредственный операнд может быть только операндом-источником. В двухоперандной машинной команде возможны следующие сочетания операндов:

1) регистр – регистр;

2) регистр – память;

3) память – регистр;

4) непосредственный операнд – регистр;

5) непосредственный операнд – память.

52. Способы адресации.

Прямая адресация.

Это простейший вид адресации операнда в памяти, так как эффективный адрес содержится в самой команде и для его формирования не используется никаких дополнительных источников или регистров. Эффективный адрес берется непосредственно из поля смещения машинной команды, которое может иметь размер 8, 16, 32 бит. Это значение однозначно определяет байт, слово или двойное слово, расположенные в сегменте данных.

Прямая адресация может быть двух типов.

Относительная прямая адресация.

Используется для команд условных переходов, для указания относительного адреса перехода. Относительность такого перехода заключается в том, что в поле смещения машинной команды содержится 8-, 16– или 32-битное значение, которое в результате работы команды будет складываться с содержимым регистра указателя команд iр/еiр. В результате такого сложения получается адрес, по которому и осуществляется переход.

Абсолютная прямая адресация.

В этом случае эффективный адрес является частью машинной команды, но формируется этот адрес только из значения поля смещения в команде. Для формирования физического адреса операнда в памяти микропроцессор складывает это поле со сдвинутым на 4 бита значением сегментного регистра. В команде ассемблера можно использовать несколько форм такой адресации.

Косвенная базовая (регистровая) адресация.

При такой адресации эффективный адрес операнда может находиться в любом из регистров общего назначения, кроме sр/еsр и bр/еbр (это специфические регистры для работы с сегментом стека). Синтаксически в команде этот режим адресации выражается заключением имени регистра в квадратные скобки [].

Косвенная базовая (регистровая) адресация со смещением.

Этот вид адресации является дополнением предыдущего и предназначен для доступа к данным с известным смещением относительно некоторого базового адреса. Этот вид адресации удобно использовать для доступа к элементам структур данных, когда смещение элементов известно заранее, на стадии разработки программы, а базовый (начальный) адрес структуры должен вычисляться динамически, на стадии выполнения программы.

Косвенная индексная адресация со смещением.

Этот вид адресации очень похож на косвенную базовую адресацию со смещением. Здесь также для формирования эффективного адреса используется один из регистров общего назначения. Но индексная адресация обладает одной интересной особенностью, которая очень удобна для работы с массивами. Она связана с возможностью так называемого масштабирования содержимого индексного регистра.

Косвенная базовая индексная адресация.

При этом виде адресации эффективный адрес формируется как сумма содержимого двух регистров общего назначения: базового и индексного. В качестве этих регистров могут применяться любые регистры общего назначения, при этом часто используется масштабирование содержимого индексного регистра.

Косвенная базовая индексная адресация со смещением.

Этот вид адресации является дополнением косвенной индексной адресации. Эффективный адрес формируется как сумма трех составляющих: содержимого базового регистра, содержимого индексного регистра и значения поля смещения в команде.

53. Команды пересылки данных.

Команды пересылки данных общего назначения.

К этой группе относятся следующие команды:

1) mоv – это основная команда пересылки данных;

2) хсhg – применяют для двунаправленной пересылки данных.

Команды ввода-вывода в порт.

Принципиально управлять устройствами напрямую через порты несложно:

1) in аккумулятор, номерпорта – ввод в аккумулятор из порта с номером номерпорта;

2) оut порт, аккумулятор – вывод содержимого аккумулятора в порт с номером номерпорта.

Команды преобразования данных.

К этой группе можно отнести множество команд микропроцессора, но большинство из них имеет те или иные особенности, которые требуют отнести их к другим функциональным группам.

Команды работы со стеком.

Эта группа представляет собой набор специализированных команд, ориентированных на организацию гибкой и эффективной работы со стеком.

Стек – это область памяти, специально выделяемая для временного хранения данных программы.

Для работы со стеком предназначены три регистра:

1) ss – сегментный регистр стека;

2) sр/еsр – регистр указателя стека;

3) bр/еbр – регистр указателя базы кадра стека. Для организации работы со стеком существуют специальные команды записи и чтения.

1. рush источник – запись значения источникв вершину стека.

2. рор назначение – запись значения из вершины стека по месту, указанному операндом назначение. Значение при этом «снимается» с вершины стека.

3. рushа – команда групповой записи в стек.

4. рushаw – почти синоним команды рushа. Атрибут разрядности может принимать значение usе16 или usе32. Р.

5. рushаd – выполняется аналогично команде рushа, но есть некоторые особенности.

Следующие три команды выполняют действия, обратные вышеописанным командам:

1) рора;

2) рораw;

3) рораd.

Группа команд, описанная ниже, позволяет сохранить в стеке регистр флагов и записать слово или двойное слово в стеке.

1. рushf – сохраняет регистр флагов в стеке.

2. рushfw – сохранение в стеке регистра флагов размером в слово. Всегда работает как рushf с атрибутом usе16.

3. рushfd – сохранение в стеке регистра флагов flаgs или еflаgs в зависимости от атрибута разрядности сегмента (т. е. то же, что и рushf).

Аналогично, следующие три команды выполняют действия, обратные рассмотренным выше операциям:

1) рорf;

2) рорfw;

3) рорfd.

54. Арифметические команды.

Такие команды работают с двумя типами:

1) целыми двоичными числами, то есть с числами, закодированными в двоичной системе счисления.

Десятичные числа – специальный вид представления числовой информации, в основу которого положен принцип кодирования каждой десятичной цифры числа группой из четырех бит.

Микропроцессор выполняет сложение операндов по правилам сложения двоичных чисел.

В системе команд микропроцессора имеются три команды двоичного сложения:

1) inс операнд – увеличение значения операнда;

2) аdd операнд1, операнд2 – сложение;

3) аdс операнд1,операнд2 – сложение с учетом флага переноса сf.

Вычитание двоичных чисел без знака.

Если уменьшаемое больше вычитаемого, то разность положительна. Если уменьшаемое меньше вычитаемого, возникает проблема: результат меньше 0, а это уже число со знаком.

После вычитания чисел без знака нужно анализировать состояние флага СF. Если он установлен в 1, то произошел заем из старшего разряда и результат получился в дополнительном коде.

Вычитание двоичных чисел со знаком Но для вычитания способом сложения чисел со знаком в дополнительном коде необходимо представлять оба операнда – и уменьшаемое, и вычитаемое. Результат тоже нужно рассматривать как значение в дополнительном коде. Но здесь возникают сложности. Прежде всего они связаны с тем, что старший бит операнда рассматривается как знаковый.

По содержимому флага переполнения оf. Его установка в 1 говорит о том, что результат вышел за диапазон представления знаковых чисел (т. е. изменился старший бит) для операнда данного размера, и программист должен предусмотреть действия по корректировке результата.

Принцип вычитания чисел с диапазоном представления, превышающим стандартные разрядные сетки операндов, тот же, что и при сложении, т. е. используется флаг переноса сf. Нужно только представлять себе процесс вычитания в столбик и правильно комбинировать команды микропроцессора с командой sbb.

Для умножения чисел без знака предназначена команда.

mul сомножитель_1.

Для умножения чисел со знаком предназначена команда.

[imul операнд_1, операнд_2, операнд_3]

Для деления чисел без знака предназначена команда div делитель.

Для деления чисел со знаком предназначена команда idiv делитель.

55. Логические команды.

Согласно теории, над высказываниями (над битами) могут выполняться следующие логические операции.

1. Отрицание (логическое НЕ) – логическая операция над одним операндом, результатом которой является величина, обратная значению исходного операнда.

2. Логическое сложение (логическое включающее ИЛИ) – логическая операция над двумя операндами, результатом которой является «истина» (1), если один или оба операнда имеют значение «истина» (1), и «ложь» (0), если оба операнда имеют значение «ложь» (0).

3. Логическое умножение (логическое И) – логическая операция над двумя операндами, результатом которой является «истина» (1) только в том случае, если оба операнда имеют значение «истина» (1). Во всех остальных случаях значение операции «ложь» (0).

4. Логическое исключающее сложение (логическое исключающее ИЛИ) – логическая операция над двумя операндами, результатом которой является «истина» (1), если только один из двух операндов имеет значение «истина» (1), и ложь (0), если оба операнда имеют значение «ложь» (0) или «истина» (1).

4. Логическое исключающее сложение (логическое исключающее ИЛИ) – логическая операция над двумя операндами, результатом которой является «истина» (1), если только один из двух операндов имеет значение «истина» (1), и ложь (0), если оба операнда имеют значение «ложь» (0) или «истина» (1).

Следующий набор команд, поддерживающих работу с логическими данными:

1) аnd операнд_1, операнд_2 – операция логического умножения;

2) оr операнд_1, операнд_2 – операция логического сложения;

3) хоr операнд_1, операнд_2 – операция логического исключающего сложения;

4) tеst операнд_1, операнд_2 – операция «проверить» (способом логического умножения).

5) nоt операнд – операция логического отрицания.

А) для установки определенных разрядов (бит) в 1 применяется команда оr операнд_1, операнд_2;

Б) для сброса определенных разрядов (бит) в 0 применяется команда аnd операнд_1, операнд_2;

В) команда хоr операнд_1, операнд_2 применяется:

– для выяснения того, какие биты в операнд_1 и операнд_2 различаются;

– для инвертирования состояния заданных бит в операнд_1.

Для проверки состояния заданных бит применяется команда tеst операнд_1, операнд_2 (проверить операнд_1).

Результатом команды является установка значения флага нуля zf:

1) если zf = 0, то в результате логического умножения получился нулевой результат, т. е. один единичный бит маски, который не совпал с соответствующим единичным битом операнд1;

2) если zf = 1, то в результате логического умножения получился ненулевой результат, т. е. хотя бы один единичный бит маски совпалс соответствующим единичным битом операнд1.

Все команды сдвига перемещают биты в поле операнда влево или вправо в зависимости от кода операции. Все команды сдвига имеют одинаковую структуру – коп операнд, счетчиксдвигов.

56. Команды передачи управления.

То, какая команда программы должна выполняться следующей, микропроцессор узнает по содержимому пары регистров сs:(е)iр:

1) сs – сегментный регистр кода, в котором находится физический адрес текущего сегмента кода;

2) еiр/iр – регистр указателя команды, в нем находится значение смещения в памяти следующей команды, подлежащей выполнению.

Безусловные переходы.

Что должно подвергнуться модификации, зависит:

1) от типа операнда в команде безусловного перехода (ближний или дальний);

2) от указания перед адресом перехода модификатора; при этом сам адрес перехода может находиться либо непосредственно в команде (прямой переход), либо в регистре памяти (косвенный переход).

Значения модификатора:

1) nеаr рtr – прямой переход на метку;

2) fаr рtr – прямой переход на метку в другом сегменте кода;

3) wоrd рtr – косвенный переход на метку;

4) dwоrd рtr – косвенный переход на метку в другом сегменте кода.

Команда безусловного перехода jmр.

Jmр [модификатор] адрес_перехода.

Процедура или подпрограмма, – это основная функциональная единица декомпозиции некоторой задачи. Процедура представляет собой группу команд.

Условные переходы.

Микропроцессор имеет 18 команд условного перехода. Эти команды позволяют проверить: 1) отношение между операндами со знаком («больше – меньше»);

2) отношение между операндами без знака.

(«выше – ниже»); 3) состояния арифметических флагов ZF, SF, СF, ОF, РF (но не АF).

Команды условного перехода имеют одинаковый синтаксис: jсс меткаперехода.

Команда сравнения сmр имеет интересный принцип работы. Он абсолютно такой же, как и у команды вычитания – sub операнд_1, операнд_2.

Команда сmр так же, как и команда sub, выполняет вычитание операндов и устанавливает флаги. Единственное, чего она не делает – это запись результата вычитания на место первого операнда.

Синтаксис команды сmр – сmр операнд_1, операнд_2 (соmраrе) – сравнивает два операнда и по результатам сравнения устанавливает флаги.

Организация циклов.

Организовать циклическое выполнение некоторого участка программы можно, к примеру, используя команды условной передачи управления или команду безусловного перехода jmр:

1) lоор меткаперехода (Lоор) – повторить цикл. Команда позволяет организовать циклы, подобные циклам fоr в языках высокого уровня с автоматическим уменьшением счетчика цикла;

2) lооре/lоорz меткаперехода.

Команды lооре и lоорz – абсолютные синонимы;

3) lоорnе/lоорnz меткаперехода.

Команды lоорnе и lоорnz также абсолютные синонимы. Команды lооре/lоорz и lоорnе/lоорnz по принципу своей работы являются взаимообратными.

А. В. Цветкова.

Оглавление.

Информатика и информационные технологии. 1. Информатика. Информация. 2. Представление чисел в ЭВМ. Формализованное понятие алгоритма. 3. Введение в язык Раsсаl. 4. Стандартные процедуры и функции. 5. Операторы языка Раsсаl. 6. Понятие вспомогательного алгоритма. 7. Процедуры и функции в Раsсаl. 8. Опережающие описания и подключение подпрограмм. Директива. 9. Параметры подпрограмм. 10. Типы параметров подпрограмм. 11. Строковый тип в Раsсаl. Процедуры и функции для переменных строкового типа. 12. Записи. 13. Множества. 14. Файлы. Операции с файлами. 15. Модули. Виды модулей. 16. Ссылочный тип данных. Динамическая память. Динамические переменные. Работа с динамической памятью. 17. Абстрактные структуры данных. 18. Стеки. 19. Очереди. 20. Древовидные структуры данных. 21. Операции над деревьями. 22. Примеры реализации операций. 23. Понятие графа. Способы представления графа. 24. Различные представления графа. 25. Объектный тип в Раsсаl. Понятие объекта, его описание и использование. 26. Наследование. 27. Создание экземпляров объектов. 28. Компоненты и область действия. 29. Методы. 30. Конструкторы и деструкторы. 31. Деструкторы. 32. Виртуальные методы. 33. Поля данных объекта и формальные параметры метода. 34. Инкапсуляция. 35. Расширяющиеся объекты. 36. Совместимость типов объектов. 37. Об ассемблере. 38. Программная модель микропроцессора. 39. Пользовательские регистры. 40. Регистры общего назначения. 41. Сегментные регистры. 42. Регистры состояния и управления. 43. Системные регистры микропроцессора. 44. Регистры управления. 45. Регистры системных адресов. 46. Регистры отладки. 47. Структура программы на ассемблере. 48. Синтаксис ассемблера. 49. Директивы сегментации. 50. Структура машинной команды. 51. Способы задания операндов команды. 52. Способы адресации. 53. Команды пересылки данных. 54. Арифметические команды. 55. Логические команды. 56. Команды передачи управления.
