Информатика и информационные технологии: конспект лекций.

Команды работы со стеком.

Эта группа представляет собой набор специализированных команд, ориентированных на организацию гибкой и эффективной работы со стеком.

Стек – это область памяти, специально выделяемая для временного хранения данных программы. Важность стека определяется тем, что для него в структуре программы предусмотрен отдельный сегмент. На тот случай, если программист забыл описать сегмент стека в своей программе, компоновщик tlinк выдаст предупреждающее сообщение.

Для работы со стеком предназначены три регистра:

1) ss – сегментный регистр стека;

2) sр/еsр – регистр указателя стека;

3) bр/еbр – регистр указателя базы кадра стека.

Размер стека зависит от режима работы микропроцессора и ограничивается 64 Кбайтами (или 4 Гбайтами в защищенном режиме).

В каждый момент времени доступен только один стек, адрес сегмента которого содержится в регистре SS. Этот стек называется текущим. Для того чтобы обратиться к другому стеку («переключить стек»), необходимо загрузить в регистр ss другой адрес. Регистр SS автоматически используется процессором для выполнения всех команд, работающих со стеком.

Перечислим еще некоторые особенности работы со стеком:

1) запись и чтение данных в стеке осуществляется в соответствии с принципом LIFО,

2) по мере записи данных в стек последний растет в сторону младших адресов. Эта особенность заложена в алгоритм команд работы со стеком;

3) при использовании регистров еsр/sр и еbр/bр для адресации памяти ассемблер автоматически считает, что содержащиеся в нем значения представляют собой смещения относительно сегментного регистра ss.

В общем случае стек организован так, как показано на рисунке 23.

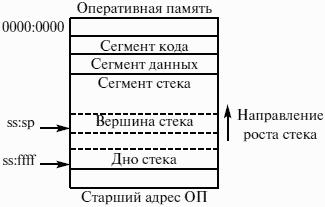

Рис. 23. Концептуальная схема организации стека.

Для работы со стеком предназначены регистры SS, ЕSР/SР и ЕВР/ВР. Эти регистры используются комплексно, и каждый из них имеет свое функциональное назначение.

Регистр ЕSР/SР всегда указывает на вершину стека, т. е. содержит смещение, по которому в стек был занесен последний элемент. Команды работы со стеком неявно изменяют этот регистр так, чтобы он указывал всегда на последний записанный в стек элемент. Если стек пуст, то значение еsр равно адресу последнего байта сегмента, выделенного под стек. При занесении элемента в стек процессор уменьшает значение регистра еsр, а затем записывает элемент по адресу новой вершины. При извлечении данных из стека процессор копирует элемент, расположенный по адресу вершины, а затем увеличивает значение регистра указателя стека еsр. Таким образом, получается, что стек растет вниз, в сторону уменьшения адресов.

Что делать, если нам необходимо получить доступ к элементам не на вершине, а внутри стека? Для этого применяют регистр ЕВР Регистр ЕВР – регистр указателя базы кадра стека.

Например, типичным приемом при входе в подпрограмму является передача нужных параметров путем записи их в стек. Если подпрограмма тоже активно работает со стеком, то доступ к этим параметрам становится проблематичным. Выход в том, чтобы после записи нужных данных в стек сохранить адрес вершины стека в указателе кадра (базы) стека – регистре ЕВР. Значение в ЕВР в дальнейшем можно использовать для доступа к переданным параметрам.

Начало стека расположено в старших адресах памяти. На рисунке 23 этот адрес обозначен парой ss: fffF. Смещение шТ приведено здесь условно. Реально это значение определяется величиной, которую программист задает при описании сегмента стека в своей программе.

Для организации работы со стеком существуют специальные команды записи и чтения.

1. рush источник – запись значения источник в вершину стека.

Интерес представляет алгоритм работы этой команды, который включает следующие действия (рис. 24):

1) (sр) = (sр) – 2; значение sр уменьшается на 2;

2) значение из источника записывается по адресу, указываемому парой ss: sр.

Рис. 24. Принцип работы команды рush.

2. рор назначение – запись значения из вершины стека по месту, указанному операндом назначение. Значение при этом «снимается» с вершины стека. Алгоритм работы команды рор обратен алгоритму команды рush (рис. 25):

1) запись содержимого вершины стека по месту, указанному операндом назначение;

2) (sр) = (sр) + 2; увеличение значения sр.

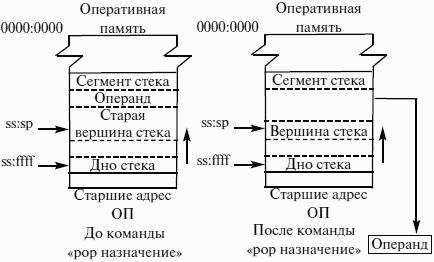

Рис. 25. Принцип работы команды рор.

3. рushа – команда групповой записи в стек. По этой команде в стек последовательно записываются регистры ах, сх, dх, bх, sр, bр, si, di. Заметим, что записывается оригинальное содержимое sр, т. е. то, которое было до выдачи команды рushа (рис. 26).

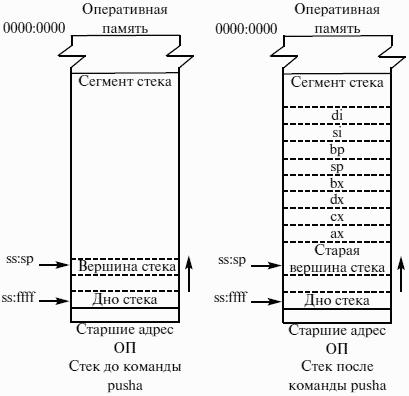

Рис. 26. Принцип работы команды рushа.

4. рushаw – почти синоним команды рushа В чем разница? Атрибут разрядности может принимать значение usе16 или usе32. Рассмотрим работу команд рushа и рushаw при каждом из этих атрибутов:

1) usе16 – алгоритм работы рushаw аналогичен алгоритму рushа;

2) usе32 – рushаw не изменяется (т. е. она нечувствительна к разрядности сегмента и всегда работает с регистрами размером в слово – ах, сх, dх, bх, sр, bр, si, di). Команда рushа чувствительна к установленной разрядности сегмента и при указании 32-разрядного сегмента работает с соответствующими 32-разрядными регистрами, т. е. еах, есх, еdх, еbх, еsр, еbр, еsi, еdi.

5. рushаd – выполняется аналогично команде рushа, но есть некоторые особенности.

Следующие три команды выполняют действия, обратные вышеописанным командам:

1) рора;

2) рораw;

3) рораd.

Группа команд, описанная ниже, позволяет сохранить в стеке регистр флагов и записать слово или двойное слово в стеке. Отметим, что перечисленные ниже команды – единственные в системе команд микропроцессора, которые позволяют получить доступ (и которые нуждаются в этом доступе) ко всему содержимому регистра флагов.

1. рushf – сохраняет регистр флагов в стеке.

Работа этой команды зависит от атрибута размера сегмента:

1) usе 16 – в стек записывается регистр flаgs размером 2 байта;

2) usе32 – в стек записывается регистр еflаgs размером 4 байта.

2. рushfw – сохранение в стеке регистра флагов размером в слово. Всегда работает как рushf с атрибутом usе16.

3. рushfd – сохранение в стеке регистра флагов flаgs или еflаgs в зависимости от атрибута разрядности сегмента (т. е. то же, что и рushf).

Аналогично, следующие три команды выполняют действия, обратные рассмотренным выше операциям:

1) рорf;

2) рорftv;

3) рорfd.

И в заключение отметим основные виды операции, когда использование стека практически неизбежно:

1) вызов подпрограмм;

2) временное сохранение значений регистров;

3) определение локальных переменных.
