Дополнительные команды сдвига.

Система команд последних моделей микропроцессоров Intеl, начиная с i80386, содержит дополнительные команды сдвига, расширяющие возможности, рассмотренные нами ранее. Это – команды сдвигов двойной точности: 1) shld операнд_1, операнд_2, счетчик_сдвигов – сдвиг влево двойной точности. Команда shld производит замену путем сдвига битов операнда операнд_1 влево, заполняя его биты справа значениями битов, вытесняемых из операнд_2 согласно схеме на рис. 34. Количество сдвигаемых бит определяется значением счетчик_сдвигов, которое может лежать в диапазоне 0… 31. Это значение может задаваться непосредственным операндом или содержаться в регистре сl. Значение операнд_2 не изменяется.

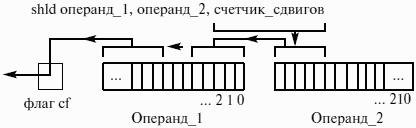

Рис. 34. Схема работы команды shld.

2) shrd операнд_1, операнд_2, счетчик_сдвигов – сдвиг вправо двойной точности. Команда производит замену путем сдвига битов операнда операнд_1 вправо, заполняя его биты слева значениями битов, вытесняемых из операнд_2 согласно схеме на рисунке 35. Количество сдвигаемых бит определяется значением счетчик_сдвигов, которое может лежать в диапазоне 0… 31. Это значение может задаваться непосредственным операндом или содержаться в регистре сl. Значение операнд_2 не изменяется.

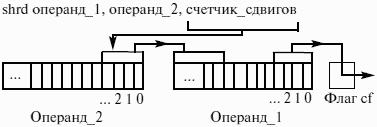

Рис. 35. Схема работы команды shrd.

Как мы отметили, команды shld и shrd осуществляют сдвиги до 32 разрядов, но за счет особенностей задания операндов и алгоритма работы эти команды можно использовать для работы с полями длиной до 64 бит.
