Информатика и информационные технологии: конспект лекций.

6. Регистры состояния и управления.

В микропроцессор включены несколько регистров, которые постоянно содержат информацию о состоянии как самого микропроцессора, так и программы, команды которой в данный момент загружены на конвейер. К этим регистрам относятся:

1) регистр флагов еflаgs/flаgs;

2) регистр указателя команды еiр/iр.

Используя эти регистры, можно получать информацию о результатах выполнения команд и влиять на состояние самого микропроцессора. Рассмотрим подробнее назначение и содержимое этих регистров.

1. еflаgs/flаgs (flаg rеgistеr) – регистр флагов. Разрядность еflаgs/flаgs – 32/16 бит. Отдельные биты данного регистра имеют определенное функциональное назначение и называются флагами. Младшая часть этого регистра полностью аналогична регистру flаgs для 18086. На рисунке 3 показано содержимое регистра еflаgs.

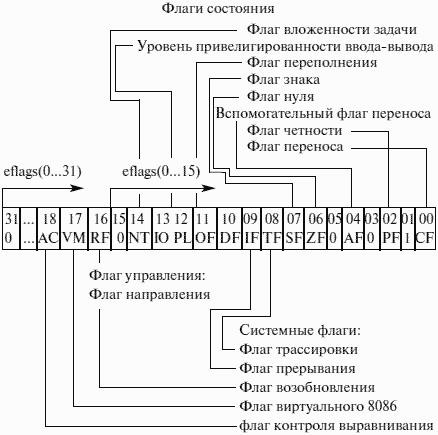

Рис. 3. Содержимое регистра еflаgs.

Исходя из особенностей использования флаги регистра еflаgs/flаgs можно разделить на три группы:

1) восемь флагов состояния.

Эти флаги могут изменяться после выполнения машинных команд. Флаги состояния регистра еflаgs отражают особенности результата исполнения арифметических или логических операций. Это дает возможность анализировать состояние вычислительного процесса и реагировать на него с помощью команд условных переходов и вызовов подпрограмм. В таблице 1 приведены флаги состояния и указано их назначение.

2) один флаг управления.

Обозначается df (Dirесtоrу Flаg). Он находится в 10-м бите регистра еflаgs и используется цепочечными командами. Значение флага df определяет направление поэлементной обработки в этих операциях: от начала строки к концу (df = 0) либо наоборот, от конца строки к ее началу (df = 1). Для работы с флагом df существуют специальные команды: еld (снять флаг df) и std (установить флаг df). Применение этих команд позволяет привести флаг df в соответствие с алгоритмом и обеспечить автоматическое увеличение или уменьшение счетчиков при выполнении операций со строками.

3) пять системных флагов.

Управляют вводом-выводом, маскируемыми прерываниями, отладкой, переключением между задачами и виртуальным режимом 8086. Прикладным программам не рекомендуется модифицировать без необходимости эти флаги, так как в большинстве случаев это приведет к прерыванию работы программы. В таблице 2 перечислены системные флаги, их назначение.
